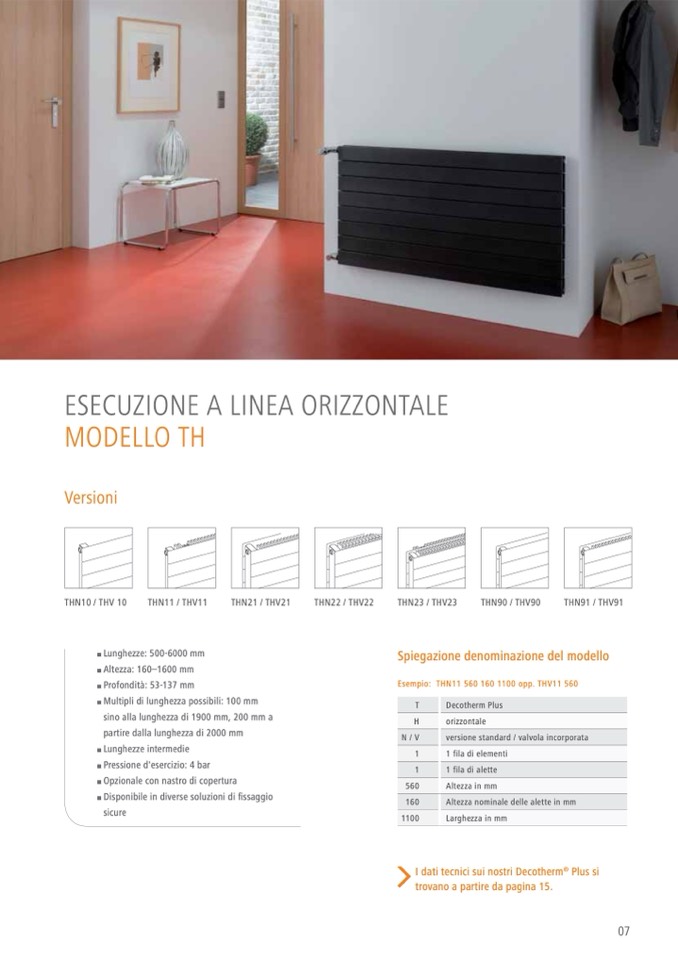

ESECUZIONE A LINEA ORIZZONTALE

MODELLO TH

Versioni

THN10 / THV 10

THN11 / THV11

THN21 / THV21

THN22 / THV22

THN23 / THV23

THN90 / THV90

THN91 / THV91

� Lunghezze: 500-6000 mm

� Altezza: 160–1600 mm

� Profondità: 53-137 mm

� Multipli di lunghezza possibili: 100 mm

sino alla lunghezza di 1900 mm, 200 mm a

partire dalla lunghezza di 2000 mm

� Lunghezze intermedie

� Pressione d'esercizio: 4 bar

� Opzionale con nastro di copertura

� Disponibile in diverse soluzioni di fissaggio

sicure

Spiegazione denominazione del modello

Esempio: THN11 560 160 1100 opp. THV11 560

T

Decotherm Plus

H

orizzontale

N/V

versione standard / valvola incorporata

1

1 fila di elementi

1

1 fila di alette

560

Altezza in mm

160

Altezza nominale delle alette in mm

1100

Larghezza in mm

I dati tecnici sui nostri Decotherm

®

Plus si

trovano a partire da pagina 15.

07
