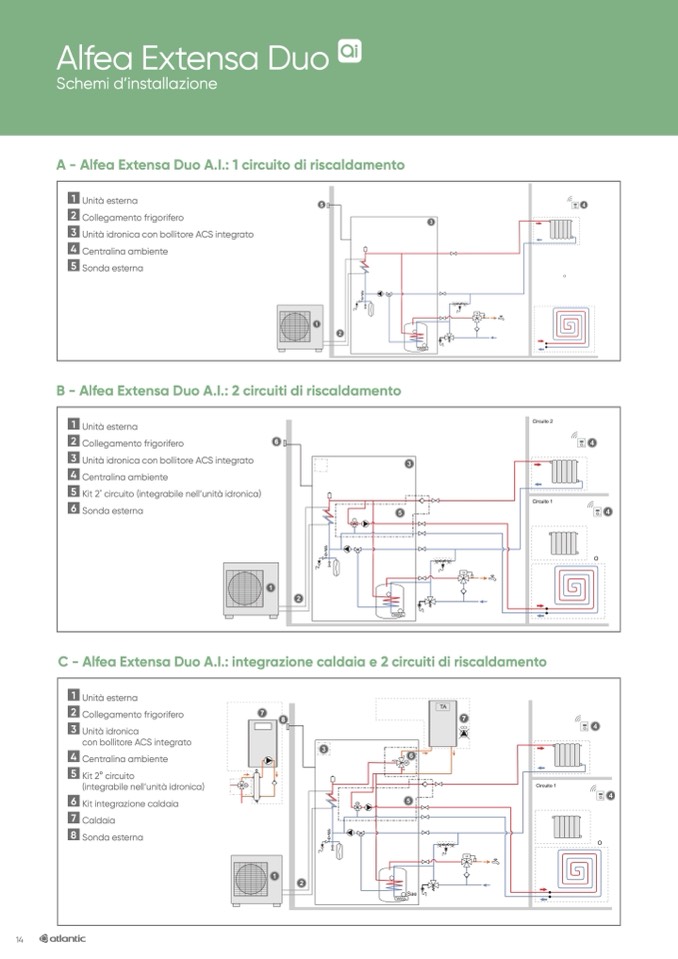

Alfea Extensa Duo

Schemi d’installazione

A - Alfea Extensa Duo A.I.: 1 circuito di riscaldamento

1 Unitàesterna

2 Collegamentofrigorifero

3 Unità idronica con bollitore ACS integrato

4 Centralina ambiente

5 Sondaesterna

5

B - Alfea Extensa Duo A.I.: 2 circuiti di riscaldamento

1 Unitàesterna

2 Collegamentofrigorifero

6

3 Unità idronica con bollitore ACS integrato

4 Centralina ambiente

5 Kit 2

°

circuito (integrabile nell’unità idronica)

6 Sondaesterna

Circuito 2

Circuito 1

C - Alfea Extensa Duo A.I.: integrazione caldaia e 2 circuiti di riscaldamento

O

1 Unitàesterna

2 Collegamentofrigorifero

3 Unità idronica

con bollitore ACS integrato

4 Centralina ambiente

5 Kit 2° circuito

(integrabile nell’unità idronica)

6 Kit integrazione caldaia

7 Caldaia

8 Sonda esterna

8

7

7

Circuito 1

O

14
