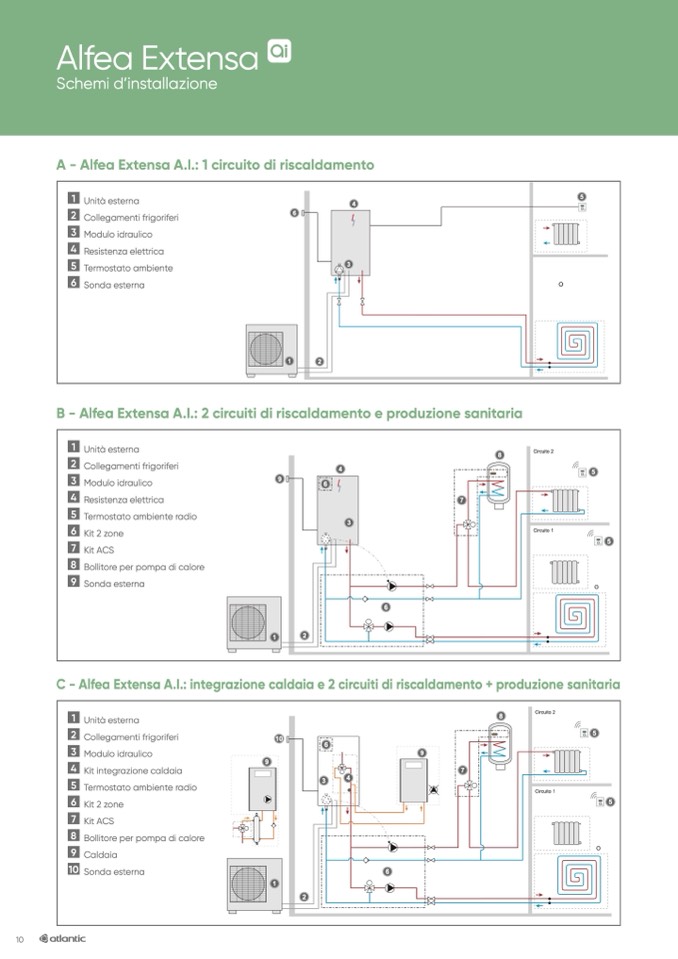

Alfea Extensa

Schemi d’installazione

A - Alfea Extensa A.I.: 1 circuito di riscaldamento

1 Unità esterna

2 Collegamenti frigoriferi

3 Modulo idraulico

4 Resistenza elettrica

5 Termostato ambiente

6 Sonda esterna

4

3

5

6

1

2

O

B - Alfea Extensa A.I.: 2 circuiti di riscaldamento e produzione sanitaria

1 Unità esterna

2 Collegamenti frigoriferi

3 Modulo idraulico

4 Resistenza elettrica

5 Termostato ambiente radio

6 Kit 2 zone

7 Kit ACS

8 Bollitore per pompa di calore

9 Sonda esterna

4

8

Circuito 2

Circuito 1

5

5

O

9

6

3

7

C - Alfea Extensa A.I.: integrazione caldaia e 2 circuiti di riscaldamento + produzione sanitaria

6

1

2

1 Unità esterna

2 Collegamenti frigoriferi

3 Modulo idraulico

4 Kit integrazione caldaia

5 Termostato ambiente radio

6 Kit 2 zone

7 Kit ACS

8 Bollitore per pompa di calore

9 Caldaia

8

Circuito 2

Circuito 1

10

1

2

5

O

5

6

3

4

9

9

7

10 Sonda esterna

6

10
