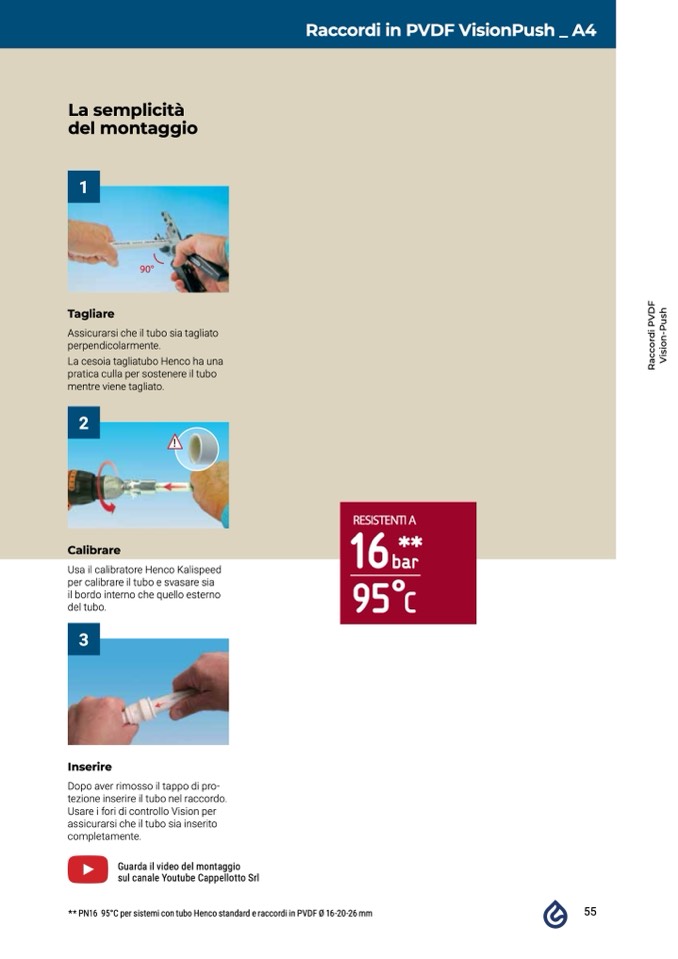

Raccordi in PVDF VisionPush _ A4

La semplicità

del montaggio

1

Tagliare

Assicurarsi che il tubo sia tagliato

perpendicolarmente.

La cesoia tagliatubo Henco ha una

pratica culla per sostenere il tubo

mentre viene tagliato.

2

Calibrare

90°

!

RESISTENTI A

**

R

a

c

c

o

r

d

i

P

V

D

F

V

i

s

i

o

n

-

P

u

s

h

Usa il calibratore Henco Kalispeed

per calibrare il tubo e svasare sia

il bordo interno che quello esterno

del tubo.

3

Inserire

Dopo aver rimosso il tappo di pro-

tezione inserire il tubo nel raccordo.

Usare i fori di controllo Vision per

assicurarsi che il tubo sia inserito

completamente.

Guarda il video del montaggio

sul canale Youtube Cappellotto Srl

** PN16 95°C per sistemi con tubo Henco standard e raccordi in PVDF Ø 16-20-26 mm

55
