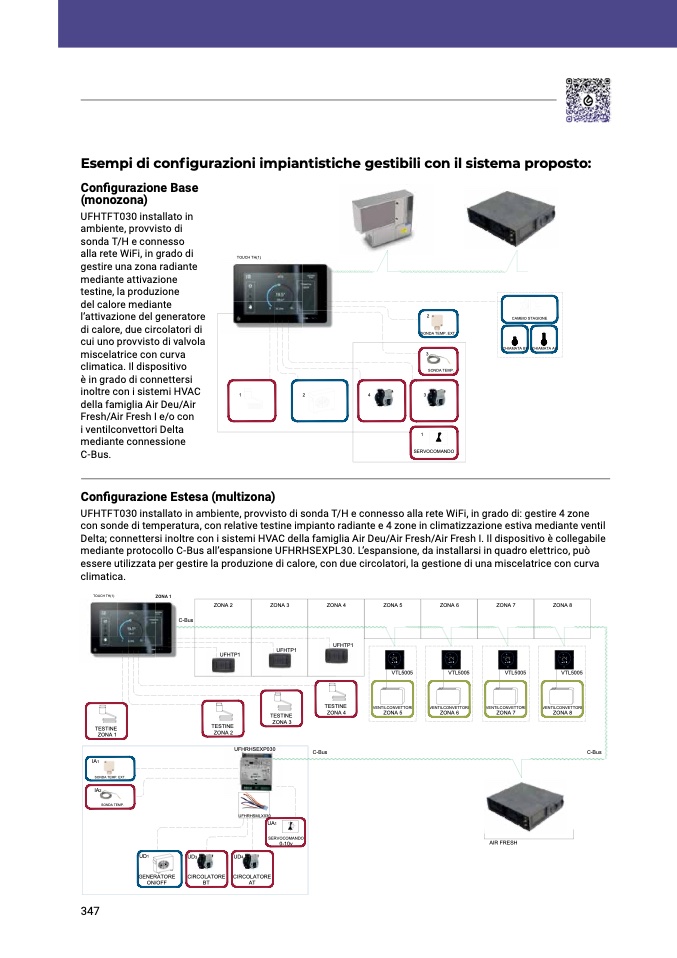

Esempi di configurazioni impiantistiche gestibili con il sistema proposto:

Configurazione Base

(monozona)

UFHTFT030 installato in

ambiente, provvisto di

sonda T/H e connesso

alla rete WiFi, in grado di

gestire una zona radiante

mediante attivazione

testine, la produzione

del calore mediante

l’attivazione del generatore

di calore, due circolatori di

cui uno provvisto di valvola

miscelatrice con curva

climatica. Il dispositivo

è in grado di connettersi

inoltre con i sistemi HVAC

della famiglia Air Deu/Air

Fresh/Air Fresh I e/o con

i ventilconvettori Delta

mediante connessione

C-Bus.

TOUCH TH(1)

1

2

2

SONDA TEMP. EXT.

CAMBIO STAGIONE

CHIAMATA BT

CHIAMATA AT

Configurazione Estesa (multizona)

UFHTFT030 installato in ambiente, provvisto di sonda T/H e connesso alla rete WiFi, in grado di: gestire 4 zone

con sonde di temperatura, con relative testine impianto radiante e 4 zone in climatizzazione estiva mediante ventil

Delta; connettersi inoltre con i sistemi HVAC della famiglia Air Deu/Air Fresh/Air Fresh I. Il dispositivo è collegabile

mediante protocollo C-Bus all’espansione UFHRHSEXPL30. L’espansione, da installarsi in quadro elettrico, può

essere utilizzata per gestire la produzione di calore, con due circolatori, la gestione di una miscelatrice con curva

climatica.

TOUCH TH(1)

TESTINE

ZONA 1

ZONA 1

C-Bus

TESTINE

ZONA 2

TESTINE

ZONA 3

TESTINE

ZONA 4

C-Bus

VENTILCONVETTORE

ZONA 5

VENTILCONVETTORE

ZONA 6

VENTILCONVETTORE

ZONA 7

AIR FRESH

VENTILCONVETTORE

ZONA 8

VTL5005

VTL5005

VTL5005

VTL5005

MB

MB

MB

MB

IA1

SONDA TEMP. EXT.

IA2

SONDA TEMP.

UFHRHSEXP030

UFHRHSMLX030

UD1

GENERATORE

ON/OFF

UD3

CIRCOLATORE

BT

UD4

UA1

SERVOCOMANDO

0-10v

CIRCOLATORE

AT

C-Bus

347

3

SONDA TEMP.

4

3

1

SERVOCOMANDO

ZONA 2

ZONA 3

ZONA 4

ZONA 5

ZONA 6

ZONA 7

ZONA 8

UFHTP1

UFHTP1

UFHTP1
