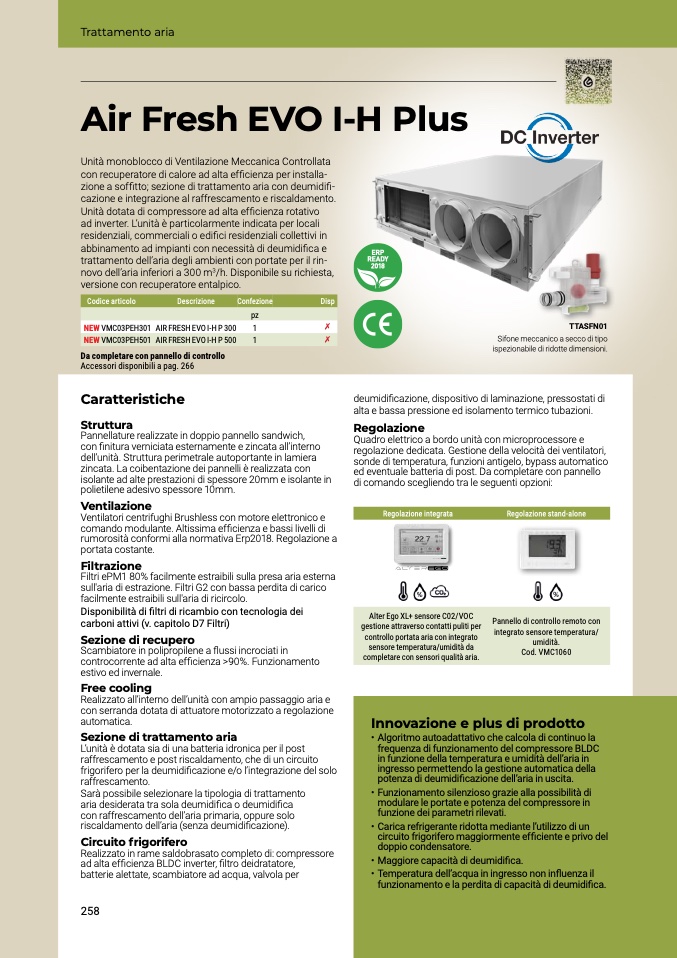

Air Fresh EVO I-H Plus

Unità monoblocco di Ventilazione Meccanica Controllata

con recuperatore di calore ad alta efficienza per installa-

zione a soffitto; sezione di trattamento aria con deumidifi-

cazione e integrazione al raffrescamento e riscaldamento.

Unità dotata di compressore ad alta efficienza rotativo

ad inverter. L’unità è particolarmente indicata per locali

residenziali, commerciali o edifici residenziali collettivi in

abbinamento ad impianti con necessità di deumidifica e

trattamento dell’aria degli ambienti con portate per il rin-

novo dell’aria inferiori a 300 m

3

/h. Disponibile su richiesta,

versione con recuperatore entalpico.

Da completare con pannello di controllo

Accessori disponibili a pag. 266

ERP

READY

2018

Codice articolo

Descrizione

Confezione

Disp

pz

NEW VMC03PEH301

AIR FRESH EVO I-H P 300

1

✗

NEW VMC03PEH501

AIR FRESH EVO I-H P 500

1

✗

TTASFN01

Sifone meccanico a secco di tipo

ispezionabile di ridotte dimensioni.

Trattamento aria

Caratteristiche

Struttura

Pannellature realizzate in doppio pannello sandwich,

con finitura verniciata esternamente e zincata all’interno

dell’unità. Struttura perimetrale autoportante in lamiera

zincata. La coibentazione dei pannelli è realizzata con

isolante ad alte prestazioni di spessore 20mm e isolante in

polietilene adesivo spessore 10mm.

Ventilazione

Ventilatori centrifughi Brushless con motore elettronico e

comando modulante. Altissima efficienza e bassi livelli di

rumorosità conformi alla normativa Erp2018. Regolazione a

portata costante.

Filtrazione

Filtri ePM1 80% facilmente estraibili sulla presa aria esterna

sull'aria di estrazione. Filtri G2 con bassa perdita di carico

facilmente estraibili sull'aria di ricircolo.

Disponibilità di filtri di ricambio con tecnologia dei

carboni attivi (v. capitolo D7 Filtri)

Scambiatore in polipropilene a flussi incrociati in

controcorrente ad alta efficienza >90%. Funzionamento

estivo ed invernale.

Realizzato all’interno dell’unità con ampio passaggio aria e

con serranda dotata di attuatore motorizzato a regolazione

automatica.

L’unità è dotata sia di una batteria idronica per il post

raffrescamento e post riscaldamento, che di un circuito

frigorifero per la deumidificazione e/o l’integrazione del solo

raffrescamento.

Sarà possibile selezionare la tipologia di trattamento

aria desiderata tra sola deumidifica o deumidifica

con raffrescamento dell’aria primaria, oppure solo

riscaldamento dell’aria (senza deumidificazione).

Realizzato in rame saldobrasato completo di: compressore

ad alta efficienza BLDC inverter, filtro deidratatore,

batterie alettate, scambiatore ad acqua, valvola per

deumidificazione, dispositivo di laminazione, pressostati di

alta e bassa pressione ed isolamento termico tubazioni.

Regolazione

Quadro elettrico a bordo unità con microprocessore e

regolazione dedicata. Gestione della velocità dei ventilatori,

sonde di temperatura, funzioni antigelo, bypass automatico

ed eventuale batteria di post. Da completare con pannello

di comando scegliendo tra le seguenti opzioni:

Regolazione integrata

Regolazione stand-alone

Alter Ego XL+ sensore C02/VOC

gestione attraverso contatti puliti per

controllo portata aria con integrato

sensore temperatura/umidità da

completare con sensori qualità aria.

Pannello di controllo remoto con

integrato sensore temperatura/

umidità.

Cod. VMC1060

Sezione di recupero

Free cooling

Sezione di trattamento aria

Circuito frigorifero

258

Innovazione e plus di prodotto

• Algoritmo autoadattativo che calcola di continuo la

frequenza di funzionamento del compressore BLDC

in funzione della temperatura e umidità dell’aria in

ingresso permettendo la gestione automatica della

potenza di deumidificazione dell’aria in uscita.

• Funzionamento silenzioso grazie alla possibilità di

modulare le portate e potenza del compressore in

funzione dei parametri rilevati.

• Carica refrigerante ridotta mediante l’utilizzo di un

circuito frigorifero maggiormente efficiente e privo del

doppio condensatore.

• Maggiore capacità di deumidifica.

• Temperatura dell’acqua in ingresso non influenza il

funzionamento e la perdita di capacità di deumidifica.
