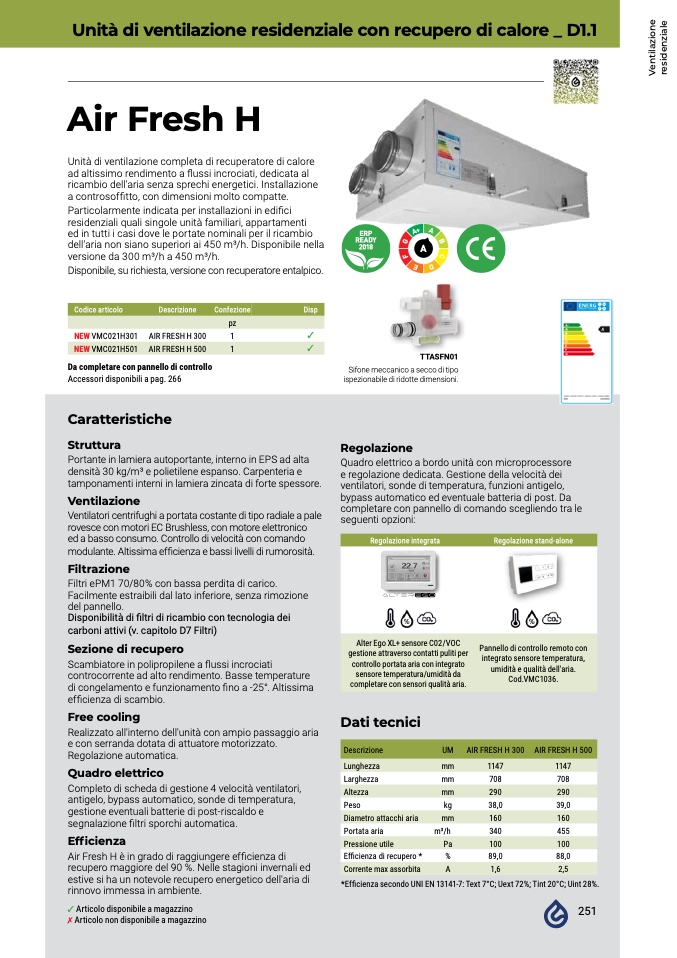

Unità di ventilazione residenziale con recupero di calore _ D1.1

V

e

n

t

i

l

a

z

i

o

n

e

r

e

s

i

d

e

n

z

i

a

l

e

Air Fresh H

Unità di ventilazione completa di recuperatore di calore

ad altissimo rendimento a flussi incrociati, dedicata al

ricambio dell'aria senza sprechi energetici. Installazione

a controsoffitto, con dimensioni molto compatte.

Particolarmente indicata per installazioni in edifici

residenziali quali singole unità familiari, appartamenti

ed in tutti i casi dove le portate nominali per il ricambio

dell'aria non siano superiori ai 450 m3/h. Disponibile nella

versione da 300 m3/h a 450 m3/h.

Disponibile, su richiesta, versione con recuperatore entalpico.

ERP

READY

2018

A

TTASFN01

NEW VMC021H301 AIR FRESH H 300

1

Da completare con pannello di controllo

Accessori disponibili a pag. 266

✓

Sifone meccanico a secco di tipo

ispezionabile di ridotte dimensioni.

A+

A

G

F

C

D

E

Codice articolo

Descrizione

Confezione

Disp

pz

NEW VMC021H501

AIR FRESH H 500

1

✓

Caratteristiche

Struttura

Portante in lamiera autoportante, interno in EPS ad alta

densità 30 kg/m3 e polietilene espanso. Carpenteria e

tamponamenti interni in lamiera zincata di forte spessore.

Ventilazione

Ventilatori centrifughi a portata costante di tipo radiale a pale

rovesce con motori EC Brushless, con motore elettronico

ed a basso consumo. Controllo di velocità con comando

modulante. Altissima efficienza e bassi livelli di rumorosità.

Filtrazione

Filtri ePM1 70/80% con bassa perdita di carico.

Facilmente estraibili dal lato inferiore, senza rimozione

del pannello.

Disponibilità di filtri di ricambio con tecnologia dei

carboni attivi (v. capitolo D7 Filtri)

Sezione di recupero

Scambiatore in polipropilene a flussi incrociati

controcorrente ad alto rendimento. Basse temperature

di congelamento e funzionamento fino a -25°. Altissima

efficienza di scambio.

Free cooling

Realizzato all'interno dell'unità con ampio passaggio aria

e con serranda dotata di attuatore motorizzato.

Regolazione automatica.

Quadro elettrico

Completo di scheda di gestione 4 velocità ventilatori,

antigelo, bypass automatico, sonde di temperatura,

gestione eventuali batterie di post-riscaldo e

segnalazione filtri sporchi automatica.

Efficienza

Air Fresh H è in grado di raggiungere efficienza di

recupero maggiore del 90 %. Nelle stagioni invernali ed

estive si ha un notevole recupero energetico dell'aria di

rinnovo immessa in ambiente.

✓

Articolo disponibile a magazzino

✗

Articolo non disponibile a magazzino

Regolazione

Quadro elettrico a bordo unità con microprocessore

e regolazione dedicata. Gestione della velocità dei

ventilatori, sonde di temperatura, funzioni antigelo,

bypass automatico ed eventuale batteria di post. Da

completare con pannello di comando scegliendo tra le

seguenti opzioni:

Dati tecnici

Regolazione integrata

Regolazione stand-alone

Alter Ego XL+ sensore C02/VOC

gestione attraverso contatti puliti per

controllo portata aria con integrato

sensore temperatura/umidità da

completare con sensori qualità aria.

Pannello di controllo remoto con

integrato sensore temperatura,

umidità e qualità dell'aria.

Cod.VMC1036.

Descrizione

UM

AIR FRESH H 300

AIR FRESH H 500

Lunghezza

mm

1147

1147

Larghezza

mm

708

708

Altezza

mm

290

290

Peso

kg

38,0

39,0

Diametro attacchi aria

mm

160

160

Portata aria

m3/h

340

455

Pressione utile

Pa

100

100

Efficienza di recupero *

%

89,0

88,0

Corrente max assorbita

A

1,6

2,5

*Efficienza secondo UNI EN 13141-7: Text 7°C; Uext 72%; Tint 20°C; Uint 28%.
