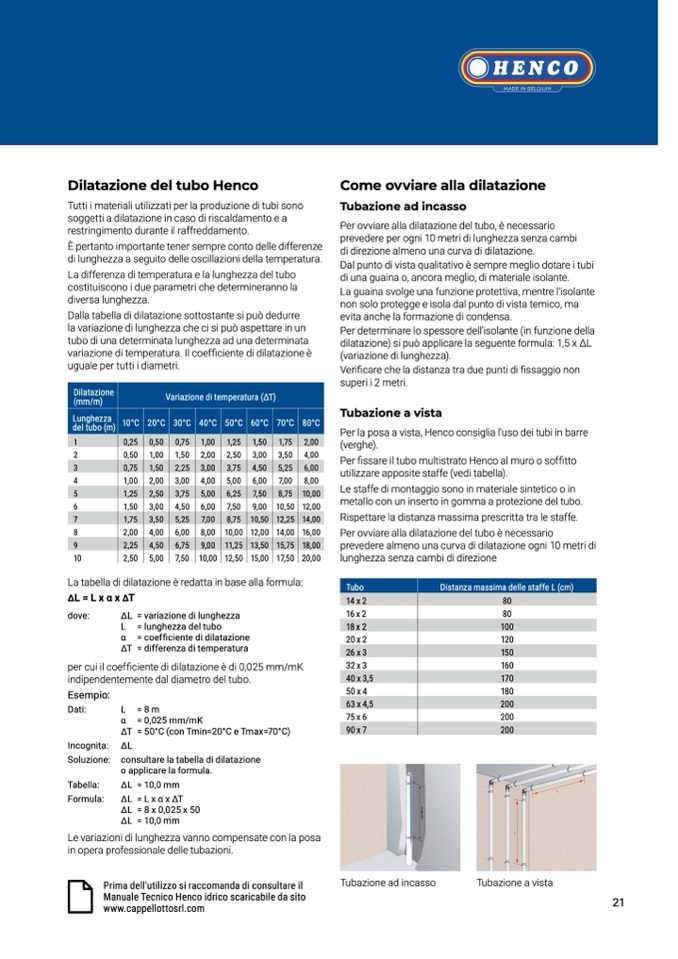

Dilatazione del tubo Henco
Tutti i materiali utilizzati per la produzione di tubi sono
soggetti a dilatazione in caso di riscaldamento e a
restringimento durante il raffreddamento.
È pertanto importante tener sempre conto delle differenze
di lunghezza a seguito delle oscillazioni della temperatura.
La differenza di temperatura e la lunghezza del tubo
costituiscono i due parametri che determineranno la
diversa lunghezza.
Dalla tabella di dilatazione sottostante si pu
ò dedurre
la variazione di lunghezza che ci si può aspettare in un
tubo di una determinata lunghezza ad una determinata
variazione di temperatura. Il coefficiente di dilatazione è
uguale per tutti i diametri.
Come ovviare alla dilatazione
Tubazione ad incasso
Per ovviare alla dilatazione del tubo, è necessario
prevedere per ogni 10 metri di lunghezza senza cambi
di direzione almeno una curva di dilatazione.
Dal punto di vista qualitativo è sempre meglio dotare i tubi
di una guaina o, ancora meglio, di materiale isolante.
La guaina svolge una funzione protettiva, mentre l'isolante
non solo protegge e isola dal punto di vista temico, ma
evita anche la formazione di condensa.
Per determinare lo spessore dell'isolante (in funzione della
dilatazione) si può applicare la seguente formula: 1,5 x ∆L
(variazione di lunghezza).
Verificare che la distanza tra due punti di fissaggio non
superi i 2 metri.
Tubazione a vista
Per la posa a vista, Henco consiglia l'uso dei tubi in barre
(verghe).
Per fissare il tubo multistrato Henco al muro o soffitto
utilizzare apposite staffe (vedi tabella).
Le staffe di montaggio sono in materiale sintetico o in
metallo con un inserto in gomma a protezione del tubo.
Rispettare la distanza massima prescritta tra le staffe.
Per ovviare alla dilatazione del tubo è necessario
prevedere almeno una curva di dilatazione ogni 10 metri di
lunghezza senza cambi di direzione
16x2
80
20x2
120
32x3
160
50x4
180
75x6
200
2
0,50 1,00 1,50
4
1,00 2,00 3,00
6
1,50 3,00 4,50
8
2,00 4,00 6,00
10
2,50 5,00 7,50
2,00 2,50 3,00 3,50 4,00
4,00 5,00 6,00 7,00 8,00
6,00 7,50 9,00 10,50 12,00
8,00 10,00 12,00 14,00 16,00
10,00 12,50 15,00 17,50 20,00
La tabella di dilatazione è redatta in base alla formula:
∆L = L x α x ∆T
dove:
∆L = variazione di lunghezza
L = lunghezza del tubo
α = coefficiente di dilatazione
∆T =differenzaditemperatura
per cui il coefficiente di dilatazione è di 0,025 mm/mK
indipendentemente dal diametro del tubo.
Esempio:
Dati:
Incognita:
Soluzione:
Tabella:
Formula:
L =8m
α = 0,025 mm/mK
∆T =50°C(conTmin=20°CeTmax=70°C)
∆L
consultare la tabella di dilatazione
o applicare la formula.
∆L=10,0mm
∆L =Lxαx∆T
∆L =8x0,025x50
∆L =10,0mm
Le variazioni di lunghezza vanno compensate con la posa
in opera professionale delle tubazioni.
Prima dell'utilizzo si raccomanda di consultare il
Manuale Tecnico Henco idrico scaricabile da sito
www.cappellottosrl.com
Tubazione ad incasso
21
Dilatazione
(mm/m)
Variazione di temperatura (∆T)
Lunghezza
del tubo (m)
10°C
20°C
30°C
40°C
50°C
60°C
70°C
80°C
1
0,25
0,50
0,75
1,00
1,25
1,50
1,75
2,00
3
0,75
1,50
2,25
3,00
3,75
4,50
5,25
6,00
5
1,25
2,50
3,75
5,00
6,25
7,50
8,75
10,00
7
1,75
3,50
5,25
7,00
8,75
10,50
12,25
14,00
9
2,25
4,50
6,75
9,00
11,25
13,50
15,75
18,00
Tubo
Distanza massima delle staffe L (cm)
14x2
80
18x2
100
26x3
150
40x3,5
170
63x4,5
200
90x7
200
Tubazione a vista
L
L
m
a
x
2
0
0
c
m
