D1

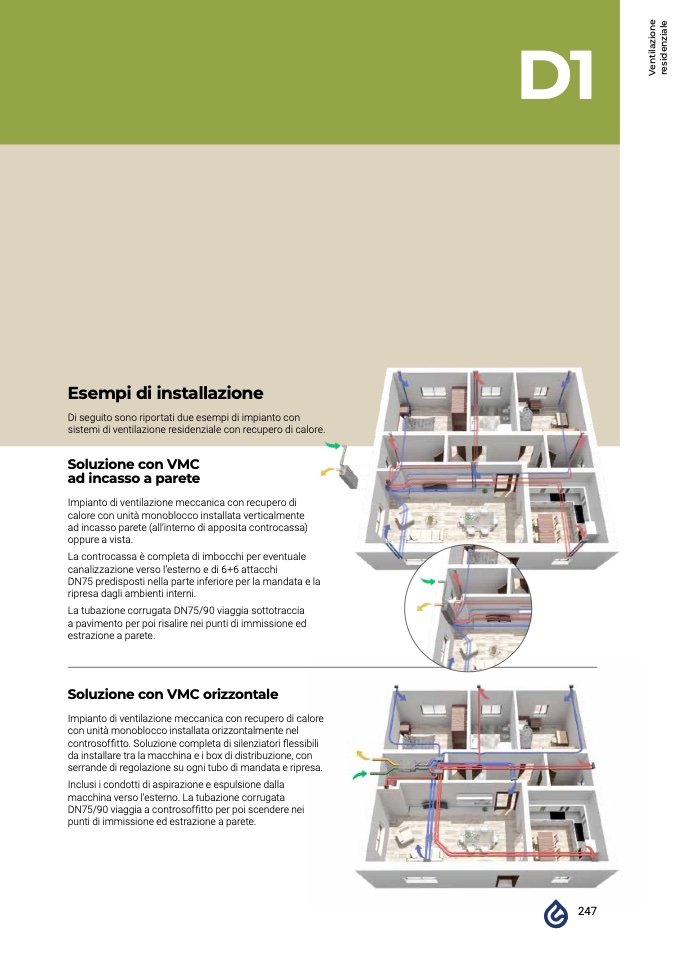

Esempi di installazione
Di seguito sono riportati due esempi di impianto con
sistemi di ventilazione residenziale con recupero di calore.
V
e
n
t
i
l
a
z
i
o
n
e
r
e
s
i
d
e
n
z
i
a
l
e
Soluzione con VMC
ad incasso a parete
Impianto di ventilazione meccanica con recupero di
calore con unità monoblocco installata verticalmente
ad incasso parete (all’interno di apposita controcassa)
oppure a vista.
La controcassa è completa di imbocchi per eventuale
canalizzazione verso l'esterno e di 6+6 attacchi
DN75 predisposti nella parte inferiore per la mandata e la
ripresa dagli ambienti interni.
La tubazione corrugata DN75/90 viaggia sottotraccia
a pavimento per poi risalire nei punti di immissione ed
estrazione a parete.
Soluzione con VMC orizzontale
Impianto di ventilazione meccanica con recupero di calore
con unità monoblocco installata orizzontalmente nel
controsoffitto. Soluzione completa di silenziatori flessibili
da installare tra la macchina e i box di distribuzione, con
serrande di regolazione su ogni tubo di mandata e ripresa.
Inclusi i condotti di aspirazione e espulsione dalla
macchina verso l'esterno. La tubazione corrugata
DN75/90 viaggia a controsoffitto per poi scendere nei
punti di immissione ed estrazione a parete.
247
