Unità di ventilazione
decentralizzata
L'unità di ventilazione decentralizzata a flusso reversi-
bile con recuperatore di calore è una soluzione ideale
per installazione in ambienti singoli, ma adatto anche a
realizzare impianti di Ventilazione Meccanica Controlla-
ta ad alta prestazione per l’intera unità abitativa, senza
la necessità di installare tubazioni, diffusori ed unità
centralizzate.
242
Trattamento aria
Trattamento dell'aria
SISTEMI RADIANTI - PANNELLI ISOLANTI
SPIDEREX

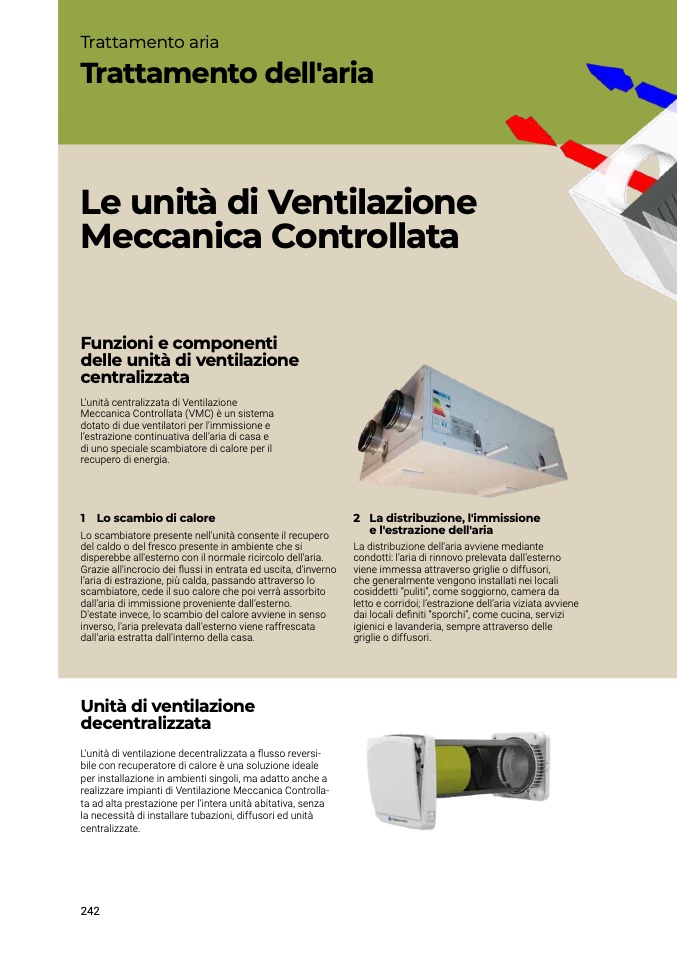

Le unità di Ventilazione
Meccanica Controllata
Funzioni e componenti
delle unità di ventilazione
centralizzata
L'unità centralizzata di Ventilazione
Meccanica Controllata (VMC) è un sistema
dotato di due ventilatori per l’immissione e
l’estrazione continuativa dell’aria di casa e
di uno speciale scambiatore di calore per il
recupero di energia.
1 Lo scambio di calore
Lo scambiatore presente nell'unit
à consente il recupero
del caldo o del fresco presente in ambiente che si
disperebbe all'esterno con il normale ricircolo dell'aria.
Grazie all'incrocio dei flussi in entrata ed uscita, d'inverno
l’aria di estrazione, più calda, passando attraverso lo
scambiatore, cede il suo calore che poi verrà assorbito
dall’aria di immissione proveniente dall’esterno.
D'estate invece, lo scambio del calore avviene in senso
inverso, l'aria prelevata dall'esterno viene raffrescata
dall'aria estratta dall'interno della casa.
2 La distribuzione, l'immissione
e l'estrazione dell'aria
La distribuzione dell'aria avviene mediante
condotti: l’aria di rinnovo prelevata dall’esterno
viene immessa attraverso griglie o diffusori,
che generalmente vengono installati nei locali
cosiddetti “puliti”, come soggiorno, camera da
letto e corridoi; l’estrazione dell’aria viziata avviene
dai locali definiti “sporchi”, come cucina, servizi
igienici e lavanderia, sempre attraverso delle
griglie o diffusori.
