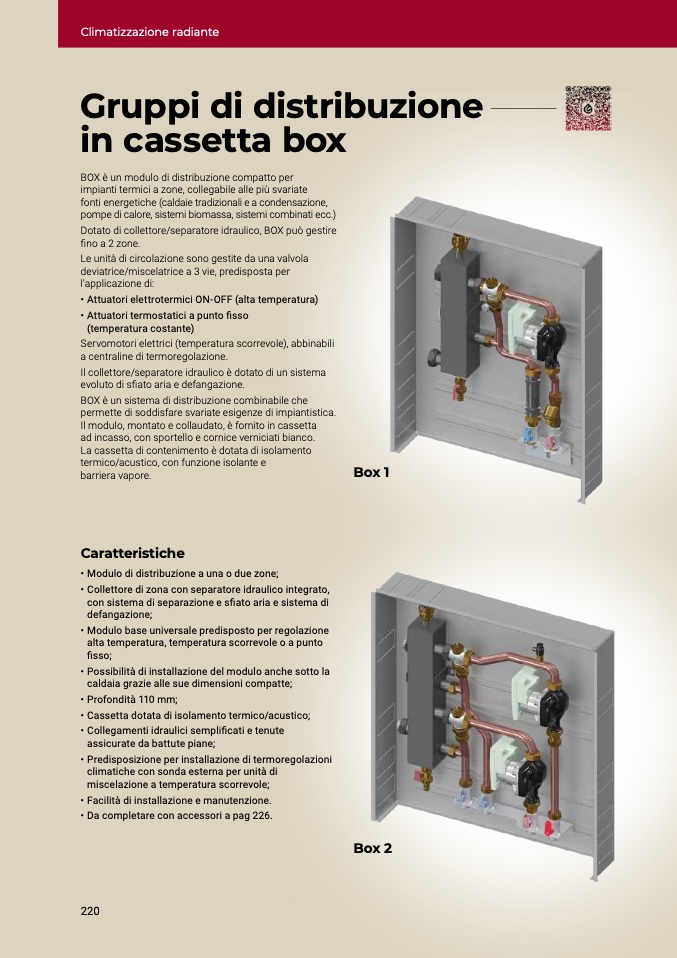

Gruppi di distribuzione

in cassetta box

BOX è un modulo di distribuzione compatto per

impianti termici a zone, collegabile alle più svariate

fonti energetiche (caldaie tradizionali e a condensazione,

pompe di calore, sistemi biomassa, sistemi combinati ecc.)

Dotato di collettore/separatore idraulico, BOX può gestire

fino a 2 zone.

Le unità di circolazione sono gestite da una valvola

deviatrice/miscelatrice a 3 vie, predisposta per

l'applicazione di:

• Attuatori elettrotermici ON-OFF (alta temperatura)

• Attuatori termostatici a punto fisso

(temperatura costante)

Servomotori elettrici (temperatura scorrevole), abbinabili

a centraline di termoregolazione.

Il collettore/separatore idraulico è dotato di un sistema

evoluto di sfiato aria e defangazione.

BOX è un sistema di distribuzione combinabile che

permette di soddisfare svariate esigenze di impiantistica.

Il modulo, montato e collaudato,

è fornito in cassetta

ad incasso, con sportello e cornice verniciati bianco.

La cassetta di contenimento è dotata di isolamento

termico/acustico, con funzione isolante e

barriera vapore.

Caratteristiche

• Modulo di distribuzione a una o due zone;

• Collettore di zona con separatore idraulico integrato,

con sistema di separazione e sfiato aria e sistema di

defangazione;

• Modulo base universale predisposto per regolazione

alta temperatura, temperatura scorrevole o a punto

fisso;

• Possibilità di installazione del modulo anche sotto la

caldaia grazie alle sue dimensioni compatte;

• Profondità 110 mm;

• Cassetta dotata di isolamento termico/acustico;

• Collegamenti idraulici semplificati e tenute

assicurate da battute piane;

• Predisposizione per installazione di termoregolazioni

climatiche con sonda esterna per unità di

miscelazione a temperatura scorrevole;

Box 1

• Facilità di installazione e manutenzione.

• Da completare con accessori a pag 226.

220

Box 2

Climatizzazione radiante
