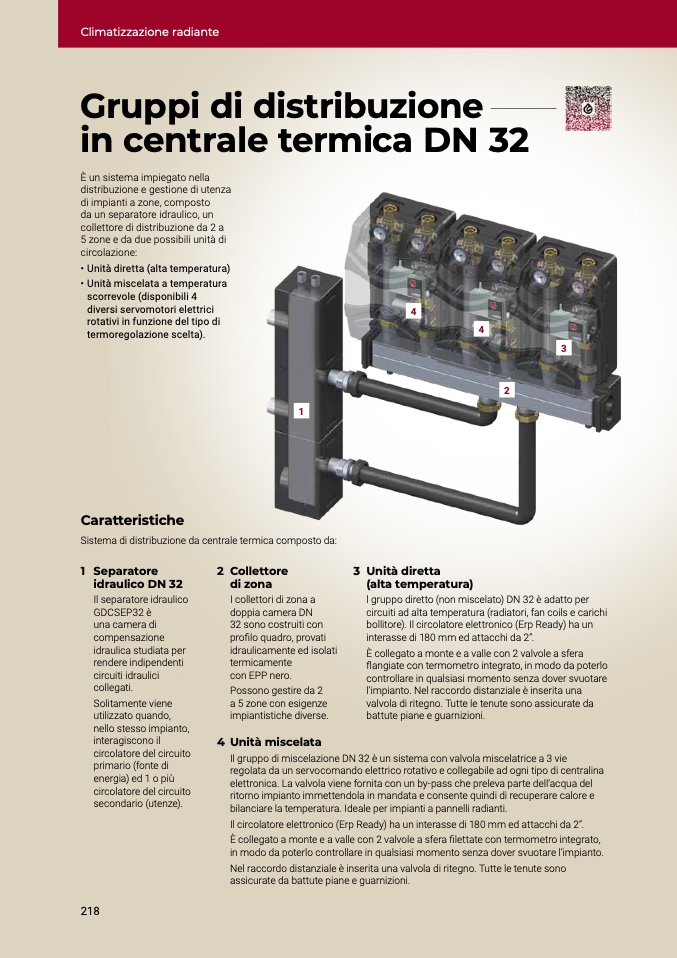

Gruppi di distribuzione
in centrale termica DN 32
È un sistema impiegato nella
distribuzione e gestione di utenza
di impianti a zone, composto
da un separatore idraulico, un
collettore di distribuzione da 2 a
5 zone e da due possibili unità di
circolazione:
• Unità diretta (alta temperatura)
• Unità miscelata a temperatura
scorrevole (disponibili 4
diversi servomotori elettrici
rotativi in funzione del tipo di
termoregolazione scelta).
4
4
Caratteristiche
Sistema di distribuzione da centrale termica composto da:
1 Separatore
idraulico DN 32
Il separatore idraulico
GDCSEP32 è
una camera di
compensazione
idraulica studiata per
rendere indipendenti
circuiti idraulici
collegati.
Solitamente viene
utilizzato quando,
nello stesso impianto,
interagiscono il
circolatore del circuito
primario (fonte di
energia) ed 1 o più
circolatore del circuito
secondario (utenze).
2 Collettore
di zona
I collettori di zona a
doppia camera DN
32 sono costruiti con
profilo quadro, provati
idraulicamente ed isolati
termicamente
con EPP nero.
Possono gestire da 2
a 5 zone con esigenze
impiantistiche diverse.
4 Unità miscelata
3 Unità diretta
(alta temperatura)
218
1
l gruppo diretto (non miscelato) DN 32 è adatto per
circuiti ad alta temperatura (radiatori, fan coils e carichi
bollitore). Il circolatore elettronico (Erp Ready) ha un
interasse di 180 mm ed attacchi da 2”.
È collegato a monte e a valle con 2 valvole a sfera
flangiate con termometro integrato, in modo da poterlo
controllare in qualsiasi momento senza dover svuotare
l’impianto. Nel raccordo distanziale è inserita una
valvola di ritegno. Tutte le tenute sono assicurate da
battute piane e guarnizioni.
Il gruppo di miscelazione DN 32 è un sistema con valvola miscelatrice a 3 vie
regolata da un servocomando elettrico rotativo e collegabile ad ogni tipo di centralina
elettronica. La valvola viene fornita con un by-pass che preleva parte dell’acqua del
ritorno impianto immettendola in mandata e consente quindi di recuperare calore e
bilanciare la temperatura. Ideale per impianti a pannelli radianti.
Il circolatore elettronico (Erp Ready) ha un interasse di 180 mm ed attacchi da 2”.
È collegato a monte e a valle con 2 valvole a sfera filettate con termometro integrato,
in modo da poterlo controllare in qualsiasi momento senza dover svuotare l’impianto.
Nel raccordo distanziale è inserita una valvola di ritegno. Tutte le tenute sono
assicurate da battute piane e guarnizioni.
3
2
