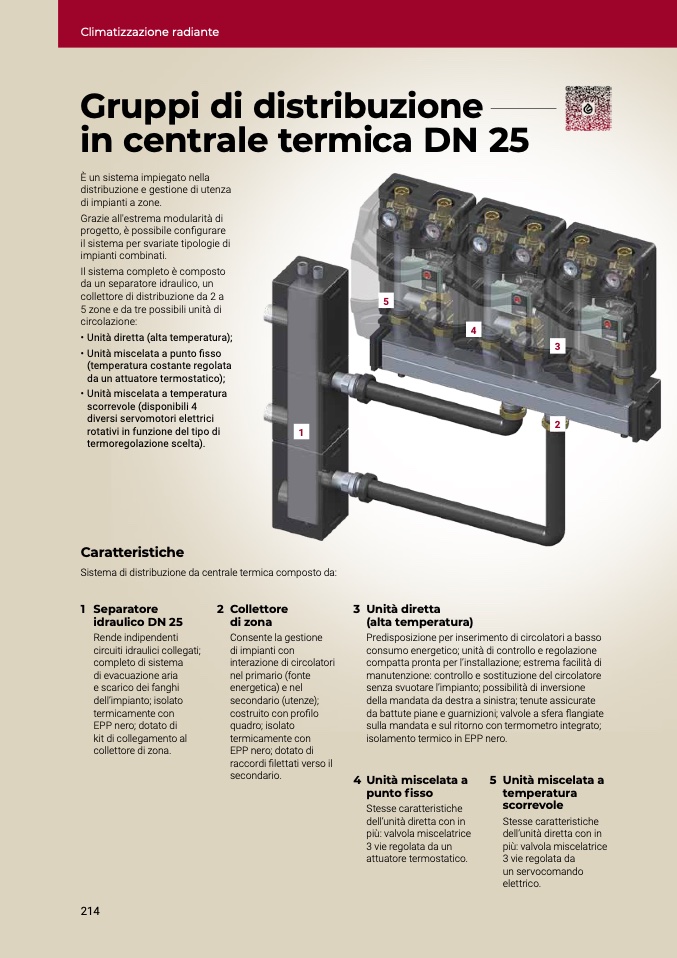

Gruppi di distribuzione
in centrale termica DN 25
È un sistema impiegato nella
distribuzione e gestione di utenza
di impianti a zone.
Grazie all'estrema modularità di
progetto, è possibile configurare
il sistema per svariate tipologie di
impianti combinati.
Il sistema completo è composto
da un separatore idraulico, un
collettore di distribuzione da 2 a
5 zone e da tre possibili unità di
circolazione:
• Unità diretta (alta temperatura);
• Unità miscelata a punto fisso
(temperatura costante regolata
da un attuatore termostatico);
• Unità miscelata a temperatura
scorrevole (disponibili 4
diversi servomotori elettrici
rotativi in funzione del tipo di
1
termoregolazione scelta).
Caratteristiche
Sistema di distribuzione da centrale termica composto da:
1 Separatore
idraulico DN 25
Rende indipendenti
circuiti idraulici collegati;
completo di sistema
di evacuazione aria
e scarico dei fanghi
dell’impianto; isolato
termicamente con
EPP nero; dotato di
kit di collegamento al
collettore di zona.
2 Collettore
di zona
Consente la gestione
di impianti con
interazione di circolatori
nel primario (fonte
energetica) e nel
secondario (utenze);
costruito con profilo
quadro; isolato
termicamente con
EPP nero; dotato di
raccordi filettati verso il
secondario.
3 Unità diretta
(alta temperatura)
214
5
4
Predisposizione per inserimento di circolatori a basso
consumo energetico; unità di controllo e regolazione
compatta pronta per l’installazione; estrema facilità di
manutenzione: controllo e sostituzione del circolatore
senza svuotare l’impianto; possibilità di inversione
della mandata da destra a sinistra; tenute assicurate
da battute piane e guarnizioni; valvole a sfera flangiate
sulla mandata e sul ritorno con termometro integrato;
isolamento termico in EPP nero.
4 Unità miscelata a
punto fisso
Stesse caratteristiche
dell’unità diretta con in
più: valvola miscelatrice
3 vie regolata da un
attuatore termostatico.
5 Unità miscelata a
temperatura
scorrevole
Stesse caratteristiche
dell’unità diretta con in
più: valvola miscelatrice
3 vie regolata da
un servocomando
elettrico.
