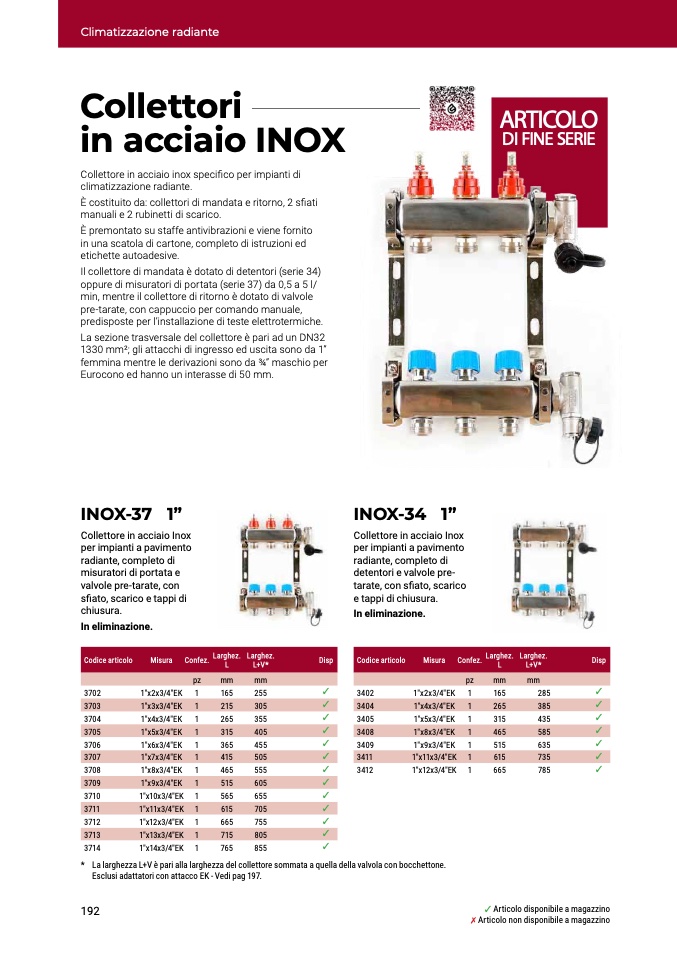

Collettori
in acciaio INOX
Collettore in acciaio inox specifico per impianti di
climatizzazione radiante.
È costituito da: collettori di mandata e ritorno, 2 sfiati
manuali e 2 rubinetti di scarico.
È premontato su staffe antivibrazioni e viene fornito
in una scatola di cartone, completo di istruzioni ed
etichette autoadesive.
Il collettore di mandata è dotato di detentori (serie 34)
oppure di misuratori di portata (serie 37) da 0,5 a 5 l/
min, mentre il collettore di ritorno è dotato di valvole
pre-tarate, con cappuccio per comando manuale,
predisposte per l’installazione di teste elettrotermiche.
La sezione trasversale del collettore è pari ad un DN32
1330 mm2; gli attacchi di ingresso ed uscita sono da 1”
femmina mentre le derivazioni sono da 3⁄4” maschio per
Eurocono ed hanno un interasse di 50 mm.
INOX-37 1”
Collettore in acciaio Inox
per impianti a pavimento
radiante, completo di
misuratori di portata e
valvole pre-tarate, con
sfiato, scarico e tappi di
chiusura.
In eliminazione.
3702
1"x2x3/4"EK 1
3704
1"x4x3/4"EK 1
Codice articolo
Misura
Confez.
Larghez.
L
Larghez.
L+V*
Disp
pz
mm
mm
Codice articolo
Misura
Confez.
Larghez.
L
Larghez.
L+V*
Disp
pz
mm
mm
165
255
265
355
INOX-34 1”
Collettore in acciaio Inox
per impianti a pavimento
radiante, completo di
detentori e valvole pre-
tarate, con sfiato, scarico
e tappi di chiusura.
In eliminazione.
✓
3402
1"x2x3/4"EK 1
165
285
✓
✓
3703
1"x3x3/4"EK
1
215
305
✓
3404
1"x4x3/4"EK
1
265
385
✓
3405
1"x5x3/4"EK
1
315
435
✓
3408
1"x8x3/4"EK
1
465
585
✓
3409
1"x9x3/4"EK
1
515
635
✓
3411
1"x11x3/4"EK
1
615
735
✓
3412
1"x12x3/4"EK
1
665
785
✓
3705
1"x5x3/4"EK
1
315
405
✓
3706
1"x6x3/4"EK
1
365
455
✓
3707
1"x7x3/4"EK
1
415
505
✓
3708
1"x8x3/4"EK
1
465
555
✓
3709
1"x9x3/4"EK
1
515
605
✓
3710
1"x10x3/4"EK
1
565
655
✓
3711
1"x11x3/4"EK
1
615
705
✓
3712
1"x12x3/4"EK
1
665
755
✓
3713
1"x13x3/4"EK
1
715
805
✓
3714
1"x14x3/4"EK
1
765
855
✓
* La larghezza L+V è pari alla larghezza del collettore sommata a quella della valvola con bocchettone.
Esclusi adattatori con attacco EK - Vedi pag 197.
192
✓
Articolo disponibile a magazzino
✗
Articolo non disponibile a magazzino
ARTICOLO
DI FINE SERIE
Climatizzazione radiante
