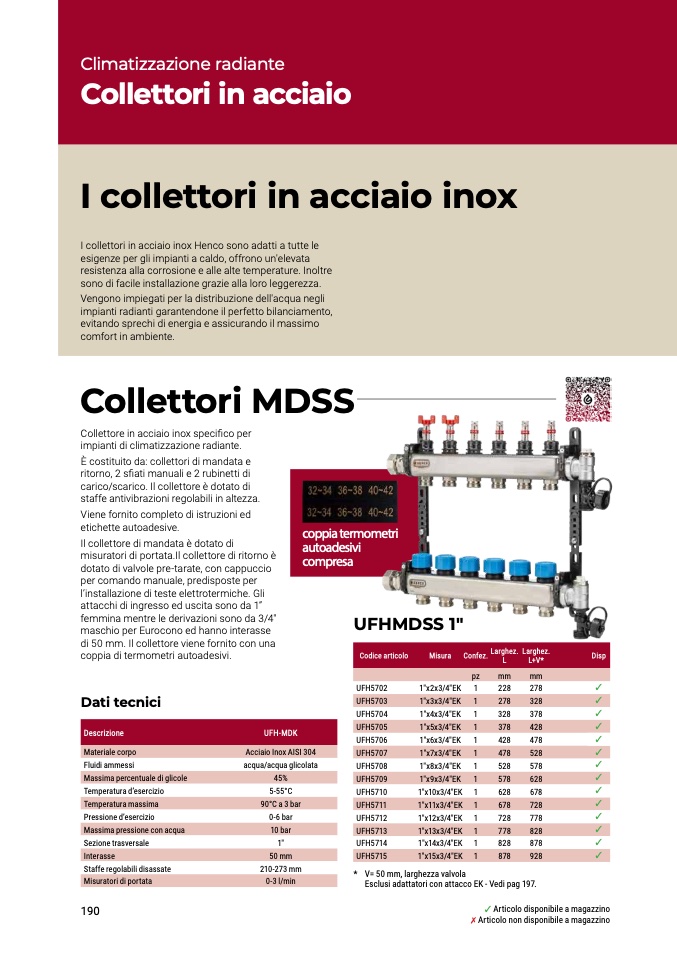

Collettori MDSS
Collettore in acciaio inox specifico per
impianti di climatizzazione radiante.
È costituito da: collettori di mandata e
ritorno, 2 sfiati manuali e 2 rubinetti di
carico/scarico. Il collettore è dotato di
staffe antivibrazioni regolabili in altezza.
Viene fornito completo di istruzioni ed
etichette autoadesive.
Il collettore di mandata è dotato di
misuratori di portata.Il collettore di ritorno è
dotato di valvole pre-tarate, con cappuccio
per comando manuale, predisposte per
l’installazione di teste elettrotermiche. Gli
attacchi di ingresso ed uscita sono da 1”
femmina mentre le derivazioni sono da 3/4"
maschio per Eurocono ed hanno interasse
di 50 mm. Il collettore viene fornito con una
coppia di termometri autoadesivi.
Dati tecnici
UFHMDSS 1"
UFH5702
1"x2x3/4"EK 1
UFH5704
1"x4x3/4"EK 1
UFH5706
1"x6x3/4"EK 1
228
278
328
378
428
478
✓
✓
Codice articolo
Misura
Confez.
Larghez.
L
Larghez.
L+V*
Disp
pz
mm
mm
UFH5703
1"x3x3/4"EK
1
278
328
✓
Descrizione
UFH-MDK
Materiale corpo
Acciaio Inox AISI 304
Fluidi ammessi
acqua/acqua glicolata
Massima percentuale di glicole
45%
Temperatura d’esercizio
5-55°C
Temperatura massima
90°Ca3bar
Pressione d’esercizio
0-6 bar
Massima pressione con acqua
10 bar
Sezione trasversale
1"
Interasse
50 mm
Staffe regolabili disassate
210-273 mm
Misuratori di portata
0-3 l/min
UFH5705
UFH5707
UFH5708
UFH5709
UFH5710
UFH5711
UFH5712
UFH5713
UFH5714
UFH5715
1"x5x3/4"EK
1"x7x3/4"EK
1"x8x3/4"EK
1"x9x3/4"EK
1"x10x3/4"EK
1"x11x3/4"EK
1"x12x3/4"EK
1"x13x3/4"EK
1"x14x3/4"EK
1"x15x3/4"EK
1
1
1
1
1
1
1
1
1
1
378
478
528
578
628
678
728
778
828
878
428
528
578
628
678
728
778
828
878
928
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
190
✓
Articolo disponibile a magazzino
✗
Articolo non disponibile a magazzino
coppia termometri
autoadesivi
compresa
* V= 50 mm, larghezza valvola
Esclusi adattatori con attacco EK - Vedi pag 197.
Climatizzazione radiante
Collettori in acciaio
I collettori in acciaio inox
I collettori in acciaio inox Henco sono adatti a tutte le
esigenze per gli impianti a caldo, offrono un'elevata
resistenza alla corrosione e alle alte temperature. Inoltre
sono di facile installazione grazie alla loro leggerezza.
Vengono impiegati per la distribuzione dell'acqua negli
impianti radianti garantendone il perfetto bilanciamento,
evitando sprechi di energia e assicurando il massimo
comfort in ambiente.
