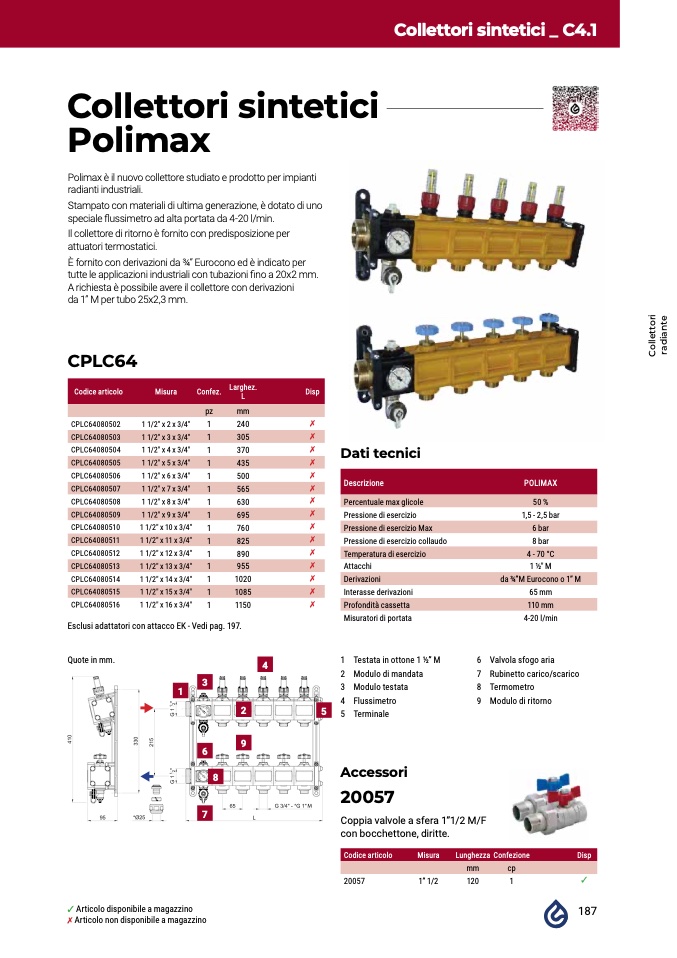

Collettori sintetici _ C4.1
Collettori sintetici
Polimax
Polimax è il nuovo collettore studiato e prodotto per impianti
radianti industriali.
Stampato con materiali di ultima generazione, è dotato di uno
speciale flussimetro ad alta portata da 4-20 l/min.
Il collettore di ritorno è fornito con predisposizione per
attuatori termostatici.
È fornito con derivazioni da 3⁄4” Eurocono ed è indicato per
tutte le applicazioni industriali con tubazioni
fino a 20x2 mm.
A richiesta è possibile avere il collettore con derivazioni
da 1” M per tubo 25x2,3 mm.
CPLC64
Esclusi adattatori con attacco EK - Vedi pag. 197.
Quote in mm.
Testata in ottone 1 1⁄2” M
2 Modulo di mandata
3 Modulo testata
6 Valvola sfogo aria
7 Rubinetto carico/scarico
8 Termometro
9 Modulo di ritorno
✓
Articolo disponibile a magazzino
✗
Articolo non disponibile a magazzino
187
1
3
6
7
4
1
2
5
4
9
8
Flussimetro
5 Terminale
Accessori
20057
Coppia valvole a sfera 1”1/2 M/F
con bocchettone, diritte.
Dati tecnici
C
o
l
l
e
t
t
o
r
i
r
a
d
i
a
n
t
e
Codice articolo
Misura
Confez.
Larghez.
L
Disp
pz
mm
CPLC64080502
11/2"x2x3/4"
1
240
✗
CPLC64080503
11/2"x3x3/4"
1
305
✗
CPLC64080504
11/2"x4x3/4"
1
370
✗
CPLC64080505
11/2"x5x3/4"
1
435
✗
CPLC64080506
11/2"x6x3/4"
1
500
✗
CPLC64080507
11/2"x7x3/4"
1
565
✗
CPLC64080508
11/2"x8x3/4"
1
630
✗
CPLC64080509
11/2"x9x3/4"
1
695
✗
CPLC64080510
11/2"x10x3/4"
1
760
✗
CPLC64080511
11/2"x11x3/4"
1
825
✗
CPLC64080512
11/2"x12x3/4"
1
890
✗
CPLC64080513
11/2"x13x3/4"
1
955
✗
CPLC64080514
11/2"x14x3/4"
1
1020
✗
CPLC64080515
11/2"x15x3/4"
1
1085
✗
CPLC64080516
11/2"x16x3/4"
1
1150
✗
Descrizione
POLIMAX
Percentuale max glicole
50%
Pressione di esercizio
1,5 - 2,5 bar
Pressione di esercizio Max
6 bar
Pressione di esercizio collaudo
8 bar
Temperatura di esercizio
4-70°C
Attacchi
11⁄2"M
Derivazioni
da 3⁄4”M Eurocono o 1” M
Interasse derivazioni
65 mm
Profondità cassetta
110mm
Misuratori di portata
4-20 l/min
Codice articolo
Misura
Lunghezza
Confezione
Disp
mm
cp
20057
1” 1/2
120
1
✓
