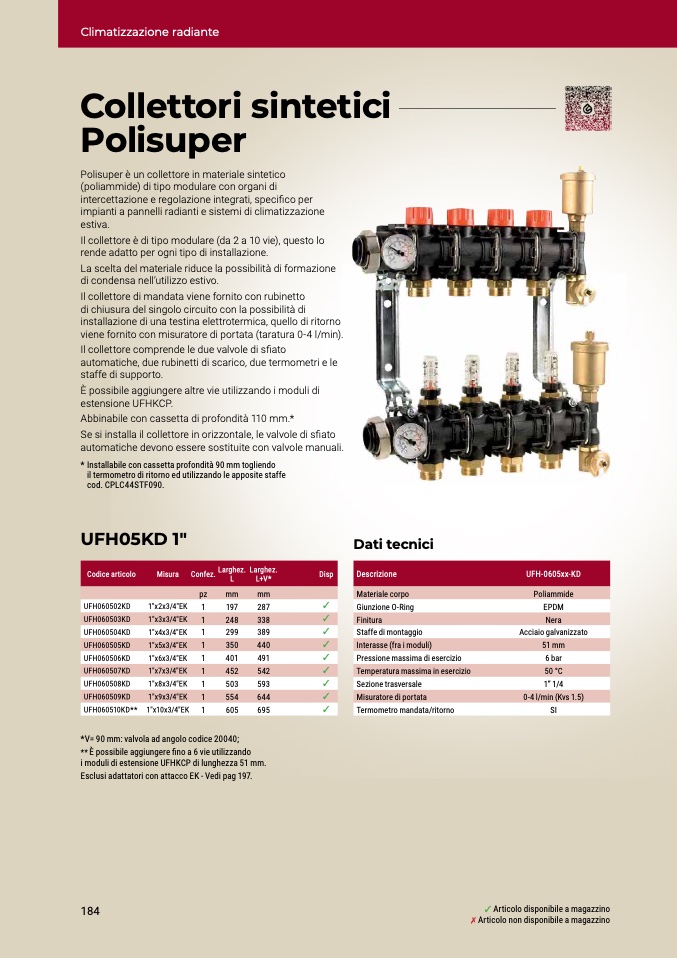

Collettori sintetici
Polisuper
Polisuper è un collettore in materiale sintetico
(poliammide) di tipo modulare con organi di
intercettazione e regolazione integrati, specifico per
impianti a pannelli radianti e sistemi di climatizzazione
estiva.
Il collettore è di tipo modulare (da 2 a 10 vie), questo lo
rende adatto per ogni tipo di installazione.
La scelta del materiale riduce la possibilit
à di formazione
di condensa nell’utilizzo estivo.
Il collettore di mandata viene fornito con rubinetto
di chiusura del singolo circuito con la possibilità di
installazione di una testina elettrotermica, quello di ritorno
viene fornito con misuratore di portata (taratura 0-4 l/min).
Il collettore comprende le due valvole di sfiato
automatiche, due rubinetti di scarico, due termometri e le
staffe di supporto.
È possibile aggiungere altre vie utilizzando i moduli di
estensione UFHKCP.
Abbinabile con cassetta di profondit
à 110 mm.*
Se si installa il collettore in orizzontale, le valvole di sfiato
automatiche devono essere sostituite con valvole manuali.
* Installabile con cassetta profondità 90 mm togliendo
il termometro di ritorno ed utilizzando le apposite staffe
cod. CPLC44STF090.
UFH05KD 1"
Dati tecnici
Descrizione
UFH-0605xx-KD
Materiale corpo
Poliammide
Giunzione O-Ring
EPDM
Finitura
Nera
Staffe di montaggio
Acciaio galvanizzato
Interasse (fra i moduli)
51 mm
Pressione massima di esercizio
6 bar
Temperatura massima in esercizio
50 °C
Sezione trasversale
1” 1/4
Misuratore di portata
0-4 l/min (Kvs 1.5)
Termometro mandata/ritorno
SI
Codice articolo
Misura
Confez.
Larghez.
L
Larghez.
L+V*
Disp
pz
mm
mm
UFH060502KD
1"x2x3/4"EK
1
197
287
✓
UFH060503KD
1"x3x3/4"EK
1
248
338
✓
UFH060504KD
1"x4x3/4"EK
1
299
389
✓
UFH060505KD
1"x5x3/4"EK
1
350
440
✓
UFH060506KD
1"x6x3/4"EK
1
401
491
✓
UFH060507KD
1"x7x3/4"EK
1
452
542
✓
UFH060508KD
1"x8x3/4"EK
1
503
593
✓
UFH060509KD
1"x9x3/4"EK
1
554
644
✓
UFH060510KD**
1"x10x3/4"EK
1
605
695
✓
*V= 90 mm: valvola ad angolo codice 20040;
** È possibile aggiungere fino a 6 vie utilizzando
i moduli di estensione UFHKCP di lunghezza 51 mm.
Esclusi adattatori con attacco EK - Vedi pag 197.
184
✓
Articolo disponibile a magazzino
✗
Articolo non disponibile a magazzino
Climatizzazione radiante
