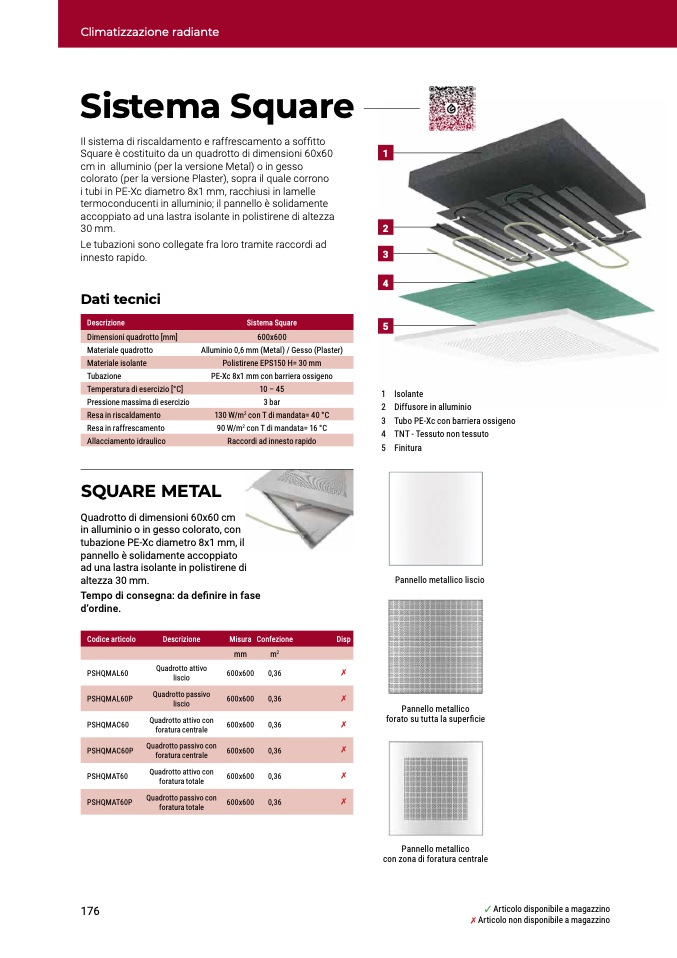

Sistema Square
Il sistema di riscaldamento e raffrescamento a soffitto
Square è costituito da un quadrotto di dimensioni 60x60
cm in alluminio (per la versione Metal) o in gesso
colorato (per la versione Plaster), sopra il quale corrono
i tubi in PE-Xc diametro 8x1 mm, racchiusi in lamelle
termoconducenti in alluminio; il pannello
è solidamente
accoppiato ad una lastra isolante in polistirene di altezza
30 mm.
Le tubazioni sono collegate fra loro tramite raccordi ad
innesto rapido.
1
2
3
4
5
1 Isolante
2 Diffusore in alluminio
3 Tubo PE-Xc con barriera ossigeno
4 TNT - Tessuto non tessuto
5 Finitura
Pannello metallico liscio
Pannello metallico
forato su tutta la superficie
Pannello metallico
con zona di foratura centrale
✓
Articolo disponibile a magazzino
✗
Articolo non disponibile a magazzino
Dati tecnici
Descrizione
Sistema Square
Dimensioni quadrotto [mm]
600x600
Materiale quadrotto
Alluminio 0,6 mm (Metal) / Gesso (Plaster)
Materiale isolante
Polistirene EPS150 H= 30 mm
Tubazione
PE-Xc 8x1 mm con barriera ossigeno
Temperatura di esercizio [°C]
10–45
Pressione massima di esercizio
3 bar
Resa in riscaldamento
130 W/m
2
con T di mandata= 40 °C
Resa in raffrescamento
90 W/m
2
con T di mandata= 16 °C
Allacciamento idraulico
Raccordi ad innesto rapido
SQUARE METAL
Quadrotto di dimensioni 60x60 cm
in alluminio o in gesso colorato, con
tubazione PE-Xc diametro 8x1 mm, il
pannello è solidamente accoppiato
ad una lastra isolante in polistirene di
altezza 30 mm.
Tempo di consegna: da definire in fase
d’ordine.
Codice articolo
Descrizione
Misura
Confezione
Disp
mm
m
2
PSHQMAL60
Quadrotto attivo
liscio
600x600
0,36
✗
PSHQMAL60P
Quadrotto passivo
liscio
600x600
0,36
✗
PSHQMAC60
Quadrotto attivo con
foratura centrale
600x600
0,36
✗
PSHQMAC60P
Quadrotto passivo con
foratura centrale
600x600
0,36
✗
PSHQMAT60
Quadrotto attivo con
foratura totale
600x600 0,36
✗
PSHQMAT60P
Quadrotto passivo con
foratura totale
600x600
0,36
✗
176
Climatizzazione radiante
