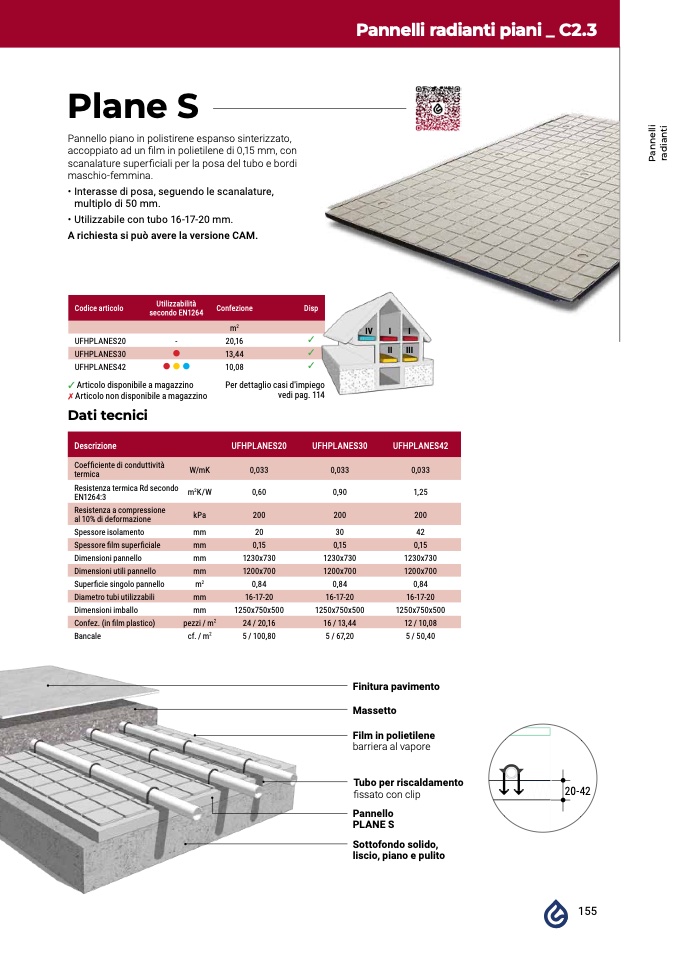

Plane S

Pannello piano in polistirene espanso sinterizzato,

accoppiato ad un film in polietilene di 0,15 mm, con

scanalature superficiali per la posa del tubo e bordi

maschio-femmina.

• Interasse di posa, seguendo le scanalature,

multiplo di 50 mm.

• Utilizzabile con tubo 16-17-20 mm.

A richiesta si può avere la versione CAM.

i

l

e

i

t

n

n

a

i

d

a

P

a

r

Codice articolo

Utilizzabilità

secondo EN1264

Confezione

Disp

UFHPLANES20

-

UFHPLANES30

UFHPLANES42

✓

Articolo disponibile a magazzino

✗

Articolo non disponibile a magazzino

Dati tecnici

Descrizione

m

2

20,16

13,44

10,08

✓

✓

✓

IV

I

I

Per dettaglio casi d'impiego

vedi pag. 114

UFHPLANES20

UFHPLANES30

Coefficiente di conduttività

termica

W/mK

0,033

0,033

0,033

Resistenza termica Rd secondo

EN1264:3

m

2

K/W

0,60

0,90

1,25

Resistenza a compressione

al 10% di deformazione

kPa

200

200

200

Spessore isolamento

mm

20

30

42

Spessore film superficiale

mm

0,15

0,15

0,15

Dimensioni pannello

mm

1230x730

1230x730

1230x730

Dimensioni utili pannello

mm

1200x700

1200x700

1200x700

Superficie singolo pannello

m

2

0,84

0,84

0,84

Diametro tubi utilizzabili

mm

16-17-20

16-17-20

16-17-20

Dimensioni imballo

mm

1250x750x500

1250x750x500

1250x750x500

Confez. (in film plastico)

pezzi / m

2

24 / 20,16

16 / 13,44

12 / 10,08

Bancale

cf./m

2

5/100,80

5/67,20

5/50,40

Finitura pavimento

Massetto

Film in polietilene

barriera al vapore

Tubo per riscaldamento

fissato con clip

Pannello

PLANE S

Sottofondo solido,

liscio, piano e pulito

20-42

Pannelli radianti piani _ C2.3

II

III

UFHPLANES42
