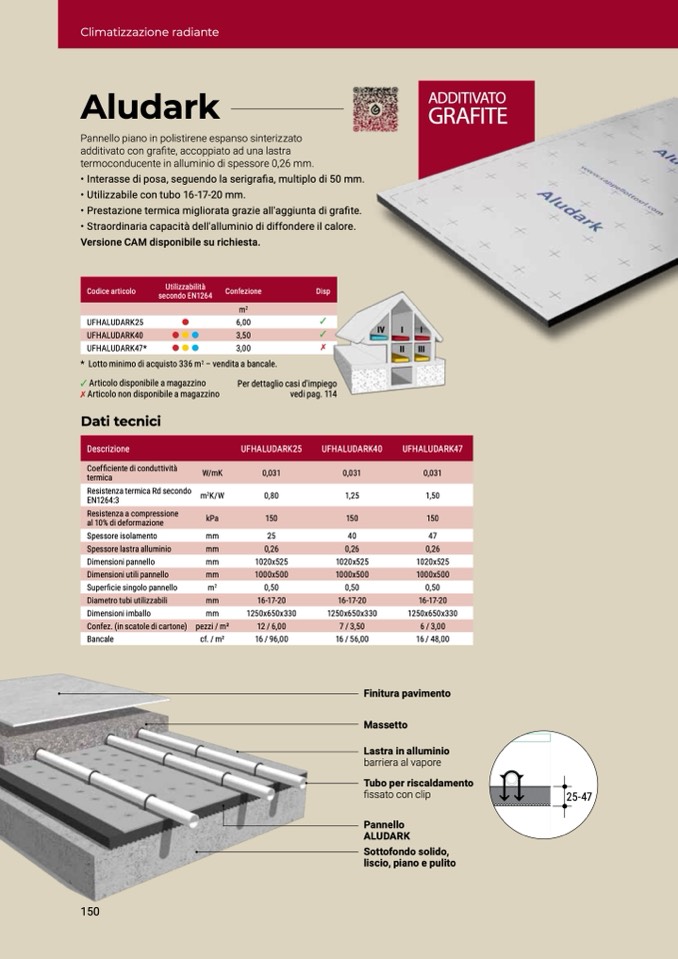

Climatizzazione radiante

Aludark

Pannello piano in polistirene espanso sinterizzato

additivato con grafite, accoppiato ad una lastra

termoconducente in alluminio di spessore 0,26 mm.

• Interasse di posa, seguendo la serigrafia, multiplo di 50 mm.

• Utilizzabile con tubo 16-17-20 mm.

• Prestazione termica migliorata grazie all'aggiunta di grafite.

• Straordinaria capacità dell'alluminio di diffondere il calore.

Versione CAM disponibile su richiesta.

ADDITIVATO

GRAFITE

Codice articolo

UFHALUDARK25

UFHALUDARK40

UFHALUDARK47*

Utilizzabilità

secondo EN1264

Confezione

Disp

* Lotto minimo di acquisto 336 m

2

– vendita a bancale.

✓

Articolo disponibile a magazzino

✗

Articolo non disponibile a magazzino

Per dettaglio casi d'impiego

vedi pag. 114

Dati tecnici

Descrizione

Coefficiente di conduttività

termica

W/mK

UFHALUDARK25

0,031

0,80

150

UFHALUDARK40

0,031

1,25

150

UFHALUDARK47

0,031

1,50

150

Resistenza termica Rd secondo

m

2

K/W

EN1264:3

Resistenza a compressione

al 10% di deformazione

kPa

Spessore isolamento

mm

Spessore lastra alluminio

mm

Dimensioni pannello

mm

Dimensioni utili pannello

mm

Superficie singolo pannello

m

2

Diametro tubi utilizzabili

mm

Dimensioni imballo

mm

Confez. (in scatole di cartone) pezzi /

Bancale

cf. / m2

25

40

47

150

m2

0,26

1020x525

1000x500

0,50

16-17-20

1250x650x330

12 / 6,00

16 / 96,00

0,26

1020x525

1000x500

0,50

16-17-20

1250x650x330

7 / 3,50

16 / 56,00

0,26

1020x525

1000x500

0,50

16-17-20

1250x650x330

6 / 3,00

16 / 48,00

m

2

6,00

3,50

3,00

✓

✓

✗

IV

I

I

II III

Finitura pavimento

Massetto

Lastra in alluminio

barriera al vapore

Tubo per riscaldamento

fissato con clip

Pannello

ALUDARK

Sottofondo solido,

liscio, piano e pulito

25-47
