Pannelli radianti a bassa inerzia _ C2.1

1.Preparazione

del sottofondo

Il sottofondo sul quale verrà

posato il pannello Spiderex

dovrà presentarsi solido,

meccanicamente resistente,

liscio, piano, uniformemente

asciutto e pulito. Massetti

galleggianti sopra strati

di alleggerimento o di

coibentazione devono essere

isolati da una barriera al

vapore. Nel caso di sottofondi

assorbenti (getto – massetto

cementizio – gesso) si

consiglia l’applicazione di un

primer.

2.Fascia

perimetrale

Prima di effettuare la posa

dei pannelli Spiderex è

necessario applicare la fascia

perimetrale di dilatazione

in aderenza a tutte le pareti

perimetrali ed agli elementi

verticali presenti nel locale

ove si sta operando. La

fascia perimetrale di

dilatazione è necessaria per

compensare le dilatazioni

termiche del pavimento e

separare strutturalmente,

termicamente e

acusticamente il pavimento

dalle strutture.

3.Posa

del pannello

Stendere i pannelli sulla superficie accoppiandoli con

gli appositi incastri. Stabilizzare il pannello SPIDEREX al

sottofondo:

• BASE: ancoraggio meccanico

• STICK incollaggio tramite adesivo incorporato

• STRETCH incollare a pavimento utilizzando collante a

cartucce (UFHDRYADE), a rullo/spatola (UFHDRYFIX) o

schiuma poliuretanica.

4.Posa

della tubazione

Seguire lo schema di posa delle tubazioni fornito dal progettista

o dall’ufficio tecnico CAPPELLOTTO.

A posa ultimata effettuare la prova di tenuta dell’impianto.

6.Posa rivestimento

In generale l’autolivellina è un massetto che può

ricevere qualsiasi tipo di pavimentazione con un’unica

raccomandazione di corretta esecuzione. Questa prevede un

grado di maturazione con umidità residua del pavimento ~

0,3% per tutti i rivestimenti.

In tutti i casi per la corretta asciugatura rispettare le indicazioni

del massettista.

Si raccomanda di:

• non effettuare la posa “a giunto unito”;

• prevedere giunti di dilatazione per piastrellature estese

• utilizzo di giunti perimetrali

Con isolamento

5.Realizzazione massetto

autolivellante

La livellina è un massetto fluido a basso spessore, per interni,

premiscelato, di ultima generazione, composto da vari tipi di

solfati e alfa-solfati di calcio, cemento, fluidificanti ed inerti

speciali selezionati.

Utilizzare livelline in commercio seguendo scrupolosamente

le istruzioni dello specifico prodotto rispettando le seguenti

altezze:

• Spiderex Base/Stick > 5 mm sopra bugna

• Spiderex Stretch > 10 mm sopra bugna

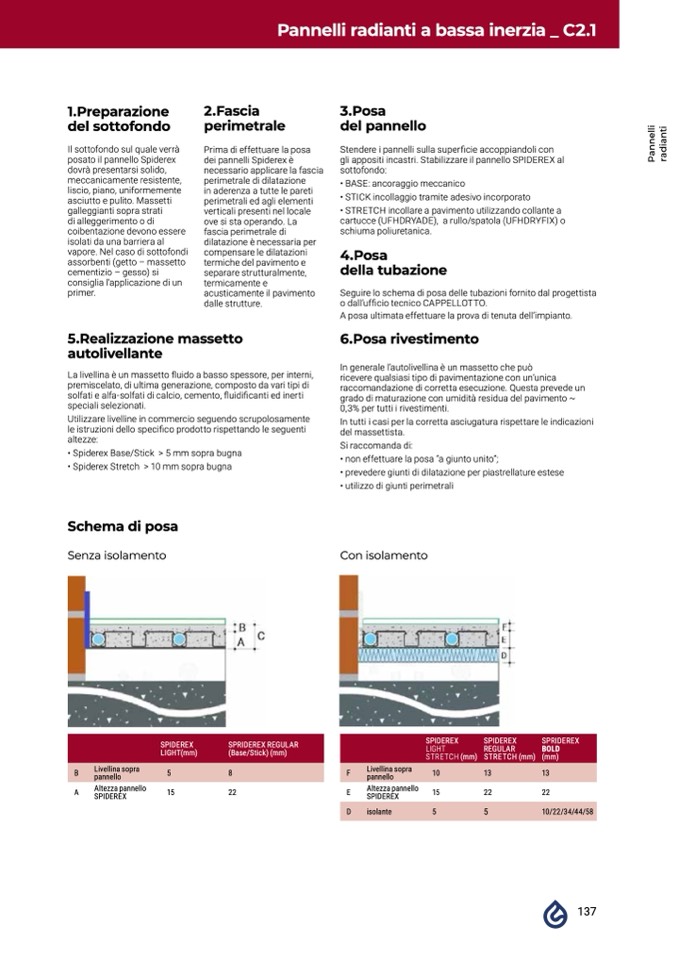

Schema di posa

Senza isolamento

137

P

a

n

n

e

l

l

i

r

a

d

i

a

n

t

i

SPIDEREX

LIGHT(mm)

SPRIDEREX REGULAR

(Base/Stick) (mm)

B

Livellina sopra

pannello

5

8

A

Altezza pannello

SPIDEREX

15

22

SPIDEREX

LIGHT

STRETCH (mm)

SPIDEREX

REGULAR

STRETCH (mm)

SPRIDEREX

BOLD

(mm)

F

Livellina sopra

pannello

10

13

13

E

Altezza pannello

SPIDEREX

15

22

22

D

isolante

5

5

10/22/34/44/58
