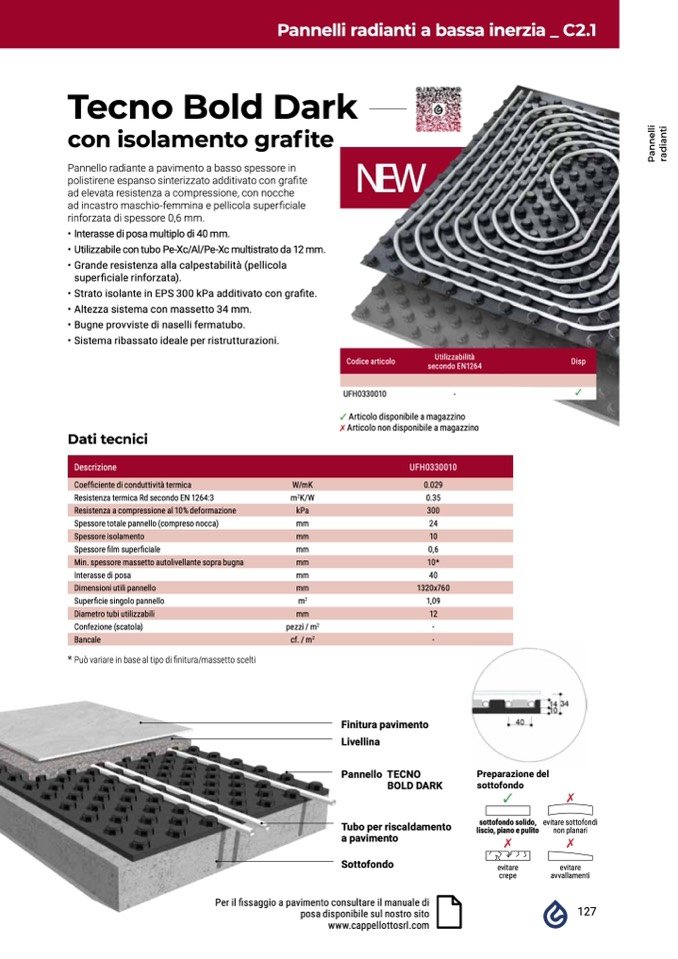

Pannelli radianti a bassa inerzia _ C2.1

Tecno Bold Dark

con isolamento grafite

Pannello radiante a pavimento a basso spessore in

polistirene espanso sinterizzato additivato con grafite

ad elevata resistenza a compressione, con nocche

ad incastro maschio-femmina e pellicola superficiale

rinforzata di spessore 0,6 mm.

• Interasse di posa multiplo di 40 mm.

• Utilizzabile con tubo Pe-Xc/Al/Pe-Xc multistrato da 12 mm.

• Grande resistenza alla calpestabilità (pellicola

superficiale rinforzata).

• Strato isolante in EPS 300 kPa additivato con grafite.

• Altezza sistema con massetto 34 mm.

• Bugne provviste di naselli fermatubo.

• Sistema ribassato ideale per ristrutturazioni.

Dati tecnici

✓

Articolo disponibile a magazzino

✗

Articolo non disponibile a magazzino

* Può variare in base al tipo di finitura/massetto scelti

Per il fissaggio a pavimento consultare il manuale di

posa disponibile sul nostro sito

www.cappellottosrl.com

Finitura pavimento

Livellina

Pannello TECNO

BOLD DARK

Tubo per riscaldamento

a pavimento

Sottofondo

Preparazione del

sottofondo

sottofondo solido,

liscio, piano e pulito

evitare

crepe

evitare sottofondi

non planari

evitare

avvallamenti

127

P

a

n

n

e

l

l

i

r

a

d

i

a

n

t

i

NEW

Codice articolo

Utilizzabilità

secondo EN1264

Disp

UFH0330010

-

✓

Descrizione

UFH0330010

Coefficiente di conduttività termica

W/mK

0.029

Resistenza termica Rd secondo EN 1264:3

m

2

K/W

0.35

Resistenza a compressione al 10% deformazione

kPa

300

Spessore totale pannello (compreso nocca)

mm

24

Spessore isolamento

mm

10

Spessore film superficiale

mm

0,6

Min. spessore massetto autolivellante sopra bugna

mm

10*

Interasse di posa

mm

40

Dimensioni utili pannello

mm

1320x760

Superficie singolo pannello

m

2

1,09

Diametro tubi utilizzabili

mm

12

Confezione (scatola)

pezzi / m

2

-

Bancale

cf./m

2

-
