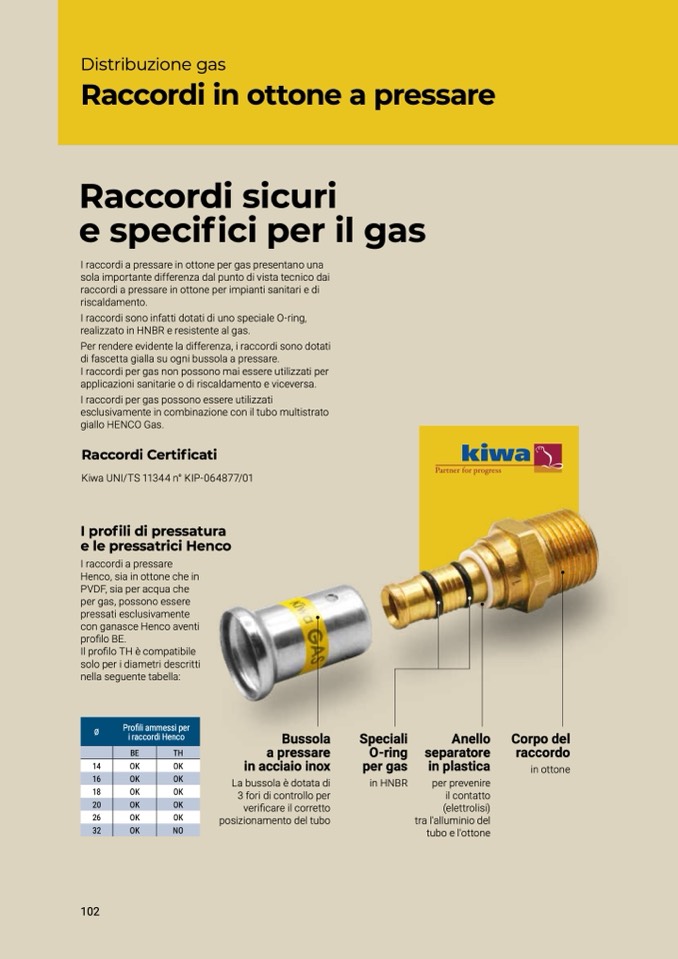

Raccordi sicuri
e specifici per il gas
I raccordi a pressare in ottone per gas presentano una
sola importante differenza dal punto di vista tecnico dai
raccordi a pressare in ottone per impianti sanitari e di
riscaldamento.
I raccordi sono infatti dotati di uno speciale O-ring,
realizzato in HNBR e resistente al gas.
Per rendere evidente la differenza, i raccordi sono dotati
di fascetta gialla su ogni bussola a pressare.
I raccordi per gas non possono mai essere utilizzati per
applicazioni sanitarie o di riscaldamento e viceversa.
I raccordi per gas possono essere utilizzati
esclusivamente in combinazione con il tubo multistrato
giallo HENCO Gas.
Raccordi Certificati
Kiwa UNI/TS 11344 n° KIP-064877/01
I profili di pressatura
e le pressatrici Henco
I raccordi a pressare
Henco, sia in ottone che in
PVDF, sia per acqua che
per gas, possono essere
pressati esclusivamente
con ganasce Henco aventi
profilo BE.
Il profilo TH è compatibile
solo per i diametri descritti
nella seguente tabella:
Ø
Profili ammessi per
i raccordi Henco
BE
TH
14
OK
OK
16
OK
OK
18
OK
OK
20
OK
OK
26
OK
OK
32
OK
NO
102
Bussola
a pressare
in acciaio inox
La bussola è dotata di
3 fori di controllo per
verificare il corretto
posizionamento del tubo
Speciali
O-ring
per gas
in HNBR
Anello
separatore
in plastica
per prevenire
il contatto
(elettrolisi)
tra l'alluminio del
tubo e l'ottone
Corpo del
raccordo
in ottone
Distribuzione gas
Raccordi in ottone a pressare
