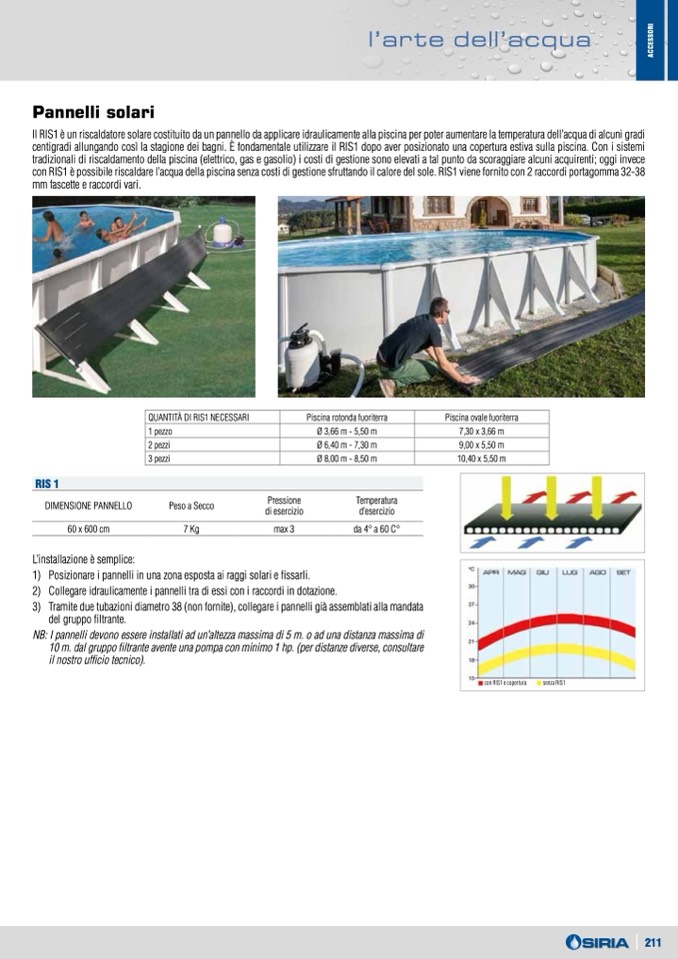

Pannelli solari

Il RIS1 è un riscaldatore solare costituito da un pannello da applicare idraulicamente alla piscina per poter aumentare la temperatura dell’acqua di alcuni gradi

centigradi allungando così la stagione dei bagni. È fondamentale utilizzare il RIS1 dopo aver posizionato una copertura estiva sulla piscina. Con i sistemi

tradizionali di riscaldamento della piscina (elettrico, gas e gasolio) i costi di gestione sono elevati a tal punto da scoraggiare alcuni acquirenti; oggi invece

con RIS1 è possibile riscaldare l’acqua della piscina senza costi di gestione sfruttando il calore del sole. RIS1 viene fornito con 2 raccordi portagomma 32-38

mm fascette e raccordi vari.

QUANTITÀ DI RIS1 NECESSARI

Piscina rotonda fuoriterra

Piscina ovale fuoriterra

1 pezzo

Ø 3,66 m - 5,50 m

7,30 x 3,66 m

2 pezzi

Ø 6,40 m - 7,30 m

9,00 x 5,50 m

3 pezzi

Ø 8,00 m - 8,50 m

10,40 x 5,50 m

RIS 1

DIMENSIONE PANNELLO

60 x 600 cm

L’installazione è semplice:

Peso a Secco

7 Kg

Pressione

di esercizio

max 3

Temperatura

d’esercizio

da 4° a 60 C°

1) Posizionare i pannelli in una zona esposta ai raggi solari e fissarli.

2) Collegare idraulicamente i pannelli tra di essi con i raccordi in dotazione.

3) Tramite due tubazioni diametro 38 (non fornite), collegare i pannelli già assemblati alla mandata

del gruppo filtrante.

NB: I pannelli devono essere installati ad un’altezza massima di 5 m. o ad una distanza massima di

10 m. dal gruppo filtrante avente una pompa con minimo 1 hp. (per distanze diverse, consultare

il nostro ufficio tecnico).

con RIS1 e copertura

senza RIS1
