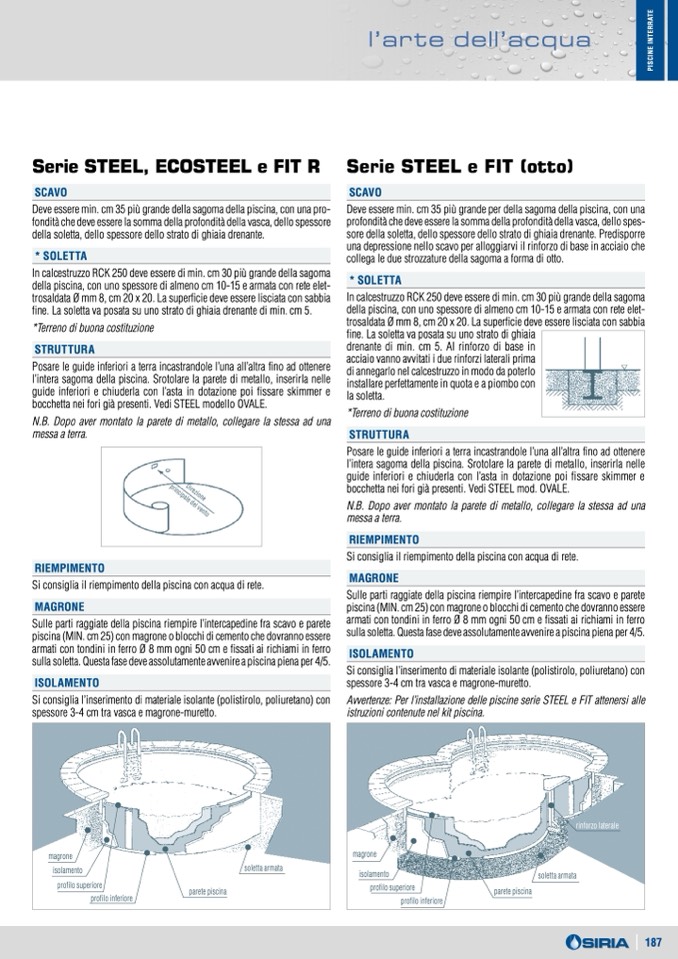

Serie STEEL, ECOSTEEL e FIT R

SCAVO

Deve essere min. cm 35 più grande della sagoma della piscina, con una pro-

fondità che deve essere la somma della profondità della vasca, dello spessore

della soletta, dello spessore dello strato di ghiaia drenante.

* SOLETTA

In calcestruzzo RCK 250 deve essere di min. cm 30 più grande della sagoma

della piscina, con uno spessore di almeno cm 10-15 e armata con rete elet-

trosaldata Ø mm 8, cm 20 x 20. La superficie deve essere lisciata con sabbia

fine. La soletta va posata su uno strato di ghiaia drenante di min. cm 5.

*Terreno di buona costituzione

STRUTTURA

Posare le guide inferiori a terra incastrandole l’una all’altra fino ad ottenere

l’intera sagoma della piscina. Srotolare la parete di metallo, inserirla nelle

guide inferiori e chiuderla con l’asta in dotazione poi fissare skimmer e

bocchetta nei fori già presenti. Vedi STEEL modello OVALE.

N.B. Dopo aver montato la parete di metallo, collegare la stessa ad una

messa a terra.

RIEMPIMENTO

Si consiglia il riempimento della piscina con acqua di rete.

MAGRONE

Sulle parti raggiate della piscina riempire l’intercapedine fra scavo e parete

piscina (MIN. cm 25) con magrone o blocchi di cemento che dovranno essere

armati con tondini in ferro Ø 8 mm ogni 50 cm e fissati ai richiami in ferro

sulla soletta. Questa fase deve assolutamente avvenire a piscina piena per 4/5.

ISOLAMENTO

Si consiglia l’inserimento di materiale isolante (polistirolo, poliuretano) con

spessore 3-4 cm tra vasca e magrone-muretto.

Serie STEEL e FIT (otto)

SCAVO

Deve essere min. cm 35 più grande per della sagoma della piscina, con una

profondità che deve essere la somma della profondità della vasca, dello spes-

sore della soletta, dello spessore dello strato di ghiaia drenante. Predisporre

una depressione nello scavo per alloggiarvi il rinforzo di base in acciaio che

collega le due strozzature della sagoma a forma di otto.

* SOLETTA

In calcestruzzo RCK 250 deve essere di min. cm 30 più grande della sagoma

della piscina, con uno spessore di almeno cm 10-15 e armata con rete elet-

trosaldata Ø mm 8, cm 20 x 20. La superficie deve essere lisciata con sabbia

fine. La soletta va posata su uno strato di ghiaia

drenante di min. cm 5. Al rinforzo di base in

acciaio vanno avvitati i due rinforzi laterali prima

di annegarlo nel calcestruzzo in modo da poterlo

installare perfettamente in quota e a piombo con

la soletta.

*Terreno di buona costituzione

STRUTTURA

Posare le guide inferiori a terra incastrandole l’una all’altra fino ad ottenere

l’intera sagoma della piscina. Srotolare la parete di metallo, inserirla nelle

guide inferiori e chiuderla con l’asta in dotazione poi fissare skimmer e

bocchetta nei fori già presenti. Vedi STEEL mod. OVALE.

N.B. Dopo aver montato la parete di metallo, collegare la stessa ad una

messa a terra.

RIEMPIMENTO

Si consiglia il riempimento della piscina con acqua di rete.

MAGRONE

Sulle parti raggiate della piscina riempire l’intercapedine fra scavo e parete

piscina (MIN. cm 25) con magrone o blocchi di cemento che dovranno essere

armati con tondini in ferro Ø 8 mm ogni 50 cm e fissati ai richiami in ferro

sulla soletta. Questa fase deve assolutamente avvenire a piscina piena per 4/5.

ISOLAMENTO

Si consiglia l’inserimento di materiale isolante (polistirolo, poliuretano) con

spessore 3-4 cm tra vasca e magrone-muretto.

Avvertenze: Per l’installazione delle piscine serie STEEL e FIT attenersi alle

istruzioni contenute nel kit piscina.

magrone

isolamento

profilo superiore

rinforzo laterale

soletta armata

magrone

isolamento

profilo superiore

profilo inferiore

soletta armata

parete piscina

profilo inferiore

parete piscina
