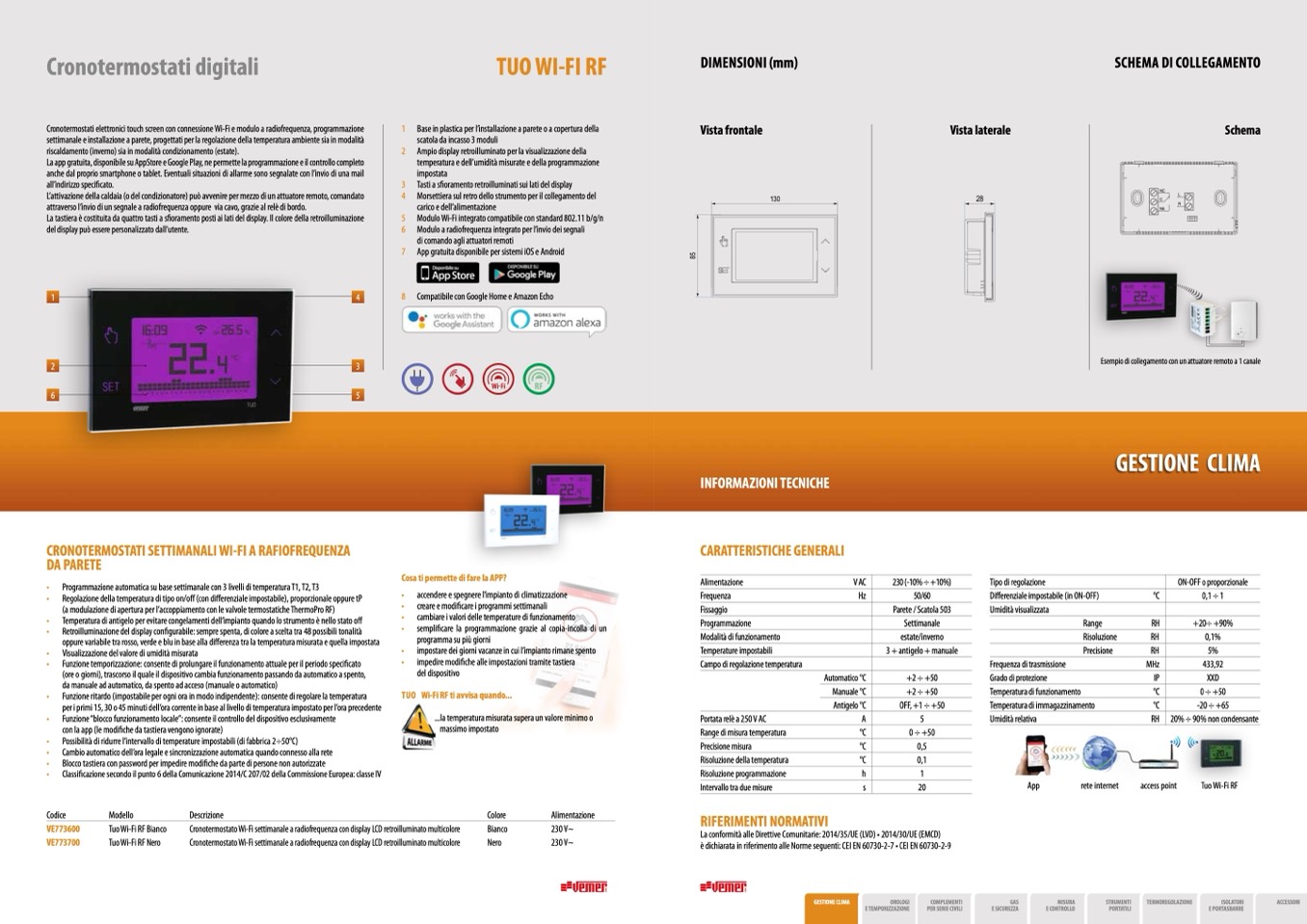

Cronotermostati digitali

TUO WI-FI RF

1 Base in plastica per l’installazione a parete o a copertura della

scatola da incasso 3 moduli

2 Ampio display retroilluminato per la visualizzazione della

temperatura e dell’umidità misurate e della programmazione

impostata

3 Tasti a sfioramento retroilluminati sui lati del display

4 Morsettiera sul retro dello strumento per il collegamento del

carico e dell’alimentazione

5 Modulo Wi-Fi integrato compatibile con standard 802.11 b/g/n

6 Modulo a radiofrequenza integrato per l’invio dei segnali

di comando agli attuatori remoti

7 App gratuita disponibile per sistemi iOS e Android

8 Compatibile con Google Home e Amazon Echo

RF

Cosa ti permette di fare la APP?

• accendere e spegnere l’impianto di climatizzazione

• creare e modificare i programmi settimanali

• cambiare i valori delle temperature di funzionamento

• semplificare la programmazione grazie al copia-incolla di un

programma su più giorni

• impostare dei giorni vacanze in cui l’impianto rimane spento

• impedire modifiche alle impostazioni tramite tastiera

del dispositivo

TUO Wi-Fi RF ti avvisa quando...

...la temperatura misurata supera un valore minimo o

massimo impostato

DIMENSIONI (mm)

Vista frontale

SCHEMA DI COLLEGAMENTO

Schema

Cronotermostati elettronici touch screen con connessione Wi-Fi e modulo a radiofrequenza, programmazione

settimanale e installazione a parete, progettati per la regolazione della temperatura ambiente sia in modalità

riscaldamento (inverno) sia in modalità condizionamento (estate).

La app gratuita, disponibile su AppStore e Google Play, ne permette la programmazione e il controllo completo

anche dal proprio smartphone o tablet. Eventuali situazioni di allarme sono segnalate con l’invio di una mail

all’indirizzo specificato.

L’attivazione della caldaia (o del condizionatore) può avvenire per mezzo di un attuatore remoto, comandato

attraverso l’invio di un segnale a radiofrequenza oppure via cavo, grazie al relè di bordo.

La tastiera è costituita da quattro tasti a sfioramento posti ai lati del display. Il colore della retroilluminazione

del display può essere personalizzato dall’utente.

1

4

2

3

6

5

CRONOTERMOSTATI SETTIMANALI WI-FI A RAFIOFREQUENZA

DA PARETE

• Programmazione automatica su base settimanale con 3 livelli di temperatura T1, T2, T3

• Regolazione della temperatura di tipo on/off (con differenziale impostabile), proporzionale oppure tP

(a modulazione di apertura per l’accoppiamento con le valvole termostatiche ThermoPro RF)

• Temperatura di antigelo per evitare congelamenti dell’impianto quando lo strumento è nello stato off

• Retroilluminazione del display configurabile: sempre spenta, di colore a scelta tra 48 possibili tonalità

oppure variabile tra rosso, verde e blu in base alla di

fferenza tra la temperatura misurata e quella impostata

• Visualizzazione del valore di umidità misurata

• Funzione temporizzazione: consente di prolungare il funzionamento attuale per il periodo specificato

(ore o giorni), trascorso il quale il dispositivo cambia funzionamento passando da automatico a spento,

da manuale ad automatico, da spento ad acceso (manuale o automatico)

• Funzione ritardo (impostabile per ogni ora in modo indipendente): consente di regolare la temperatura

per i primi 15, 30 o 45 minuti dell’ora corrente in base al livello di temperatura impostato per l’ora precedente

• Funzione “blocco funzionamento locale”: consente il controllo del dispositivo esclusivamente

con la app (le modifiche da tastiera vengono ignorate)

• Possibilità di ridurre l’intervallo di temperature impostabili (di fabbrica 2÷50°C)

• Cambio automatico dell’ora legale e sincronizzazione automatica quando connesso alla rete

• Blocco tastiera con password per impedire modifiche da parte di persone non autorizzate

• Classificazione secondo il punto 6 della Comunicazione 2014/C 207/02 della Commissione Europea: classe IV

Vista laterale

Codice

VE773600

VE773700

Modello

Tuo Wi-Fi RF Bianco

Tuo Wi-Fi RF Nero

Descrizione

Cronotermostato Wi-Fi settimanale a radiofrequenza con display LCD retroilluminato multicolore

Cronotermostato Wi-Fi settimanale a radiofrequenza con display LCD retroilluminato multicolore

Colore

Bianco

Nero

Alimentazione

230 V~

230 V~

22

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 60730-2-7 • CEI EN 60730-2-9

NC

130

28

C

8

5

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

L

N

NA

Esempio di collegamento con un attuatore remoto a 1 canale

GESTIONE CLIMA

ON-OFF o proporzionale

°C

0,1 ÷ 1

RH

+20÷ +90%

RH

0,1%

RH

5%

MHz

433,92

IP

XXD

°C

0 ÷ +50

°C

-20 ÷ +65

RH 20% ÷ 90% non condensante

Alimentazione

Frequenza

Hz

Fissaggio

Programmazione

Modalità di funzionamento

Temperature impostabili

Campo di regolazione temperatura

Portata relè a 250 V AC

Range di misura temperatura

Precisione misura

Risoluzione della temperatura

Risoluzione programmazione

Intervallo tra due misure

RIFERIMENTI NORMATIVI

5

Umidità relativa

0 ÷ +50

23

V AC

Automatico °C

Manuale °C

Antigelo °C

A

°C

°C

°C

h

s

230 (-10% ÷ +10%)

50/60

Parete / Scatola 503

Settimanale

estate/inverno

3 + antigelo + manuale

+2 ÷ +50

+2 ÷ +50

OFF, +1 ÷ +50

Tipo di regolazione

Differenziale impostabile (in ON-OFF)

Umidità visualizzata

Range

Risoluzione

Precisione

Frequenza di trasmissione

Grado di protezione

Temperatura di funzionamento

Temperatura di immagazzinamento

GESTIONE CLIMA

OROLOGI

COMPLEMENTI

GAS

E TEMPORIZZAZIONE

PER SERIE CIVILI

E SICUREZZA

MISURA

E CONTROLLO

ACCESSORI

0,5

0,1

1

20

App

rete internet

STRUMENTI

PORTATILI

access point

TERMOREGOLAZIONE

Tuo Wi-Fi RF
