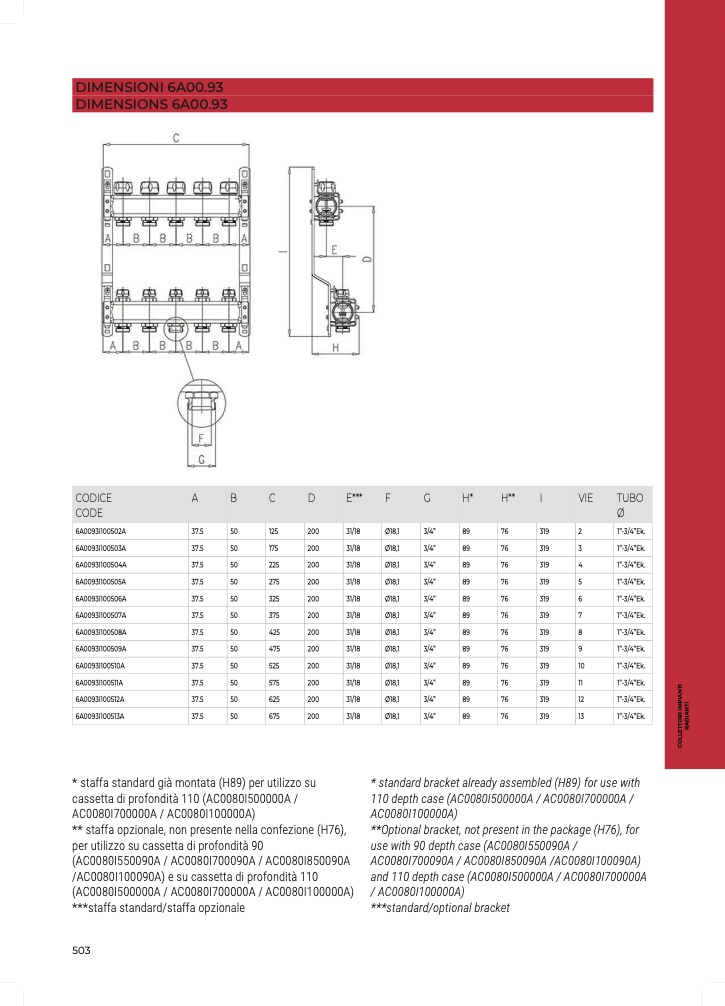

DIMENSIONI 6A00.93
DIMENSIONS 6A00.93
CODICE
CODE
A
B
C
D
E***
F
G
H*
H**
I
Ø
6A0093I100502A
37.5
50
125
200
31/18
Ø18,1
3/4”
7689
319
2
1”-3/4”Ek.
6A0093I100503A
37.5
50
175
200
31/18
Ø18,1
3/4”
7689
319
3
1”-3/4”Ek.
6A0093I100504A
37.5
50
225
200
31/18
Ø18,1
3/4”
7689
319
4
1”-3/4”Ek.
6A0093I100505A
37.5
50
275
200
31/18
Ø18,1
3/4”
7689
319
5
1”-3/4”Ek.
6A0093I100506A
37.5
50
325
200
31/18
Ø18,1
3/4”
7689
319
6
1”-3/4”Ek.
6A0093I100507A
37.5
50
375
200
31/18
Ø18,1
3/4”
7689
319
7
1”-3/4”Ek.
6A0093I100508A
37.5
50
425
200
31/18
Ø18,1
3/4”
7689
319
8
1”-3/4”Ek.
6A0093I100509A
37.5
50
475
200
31/18
Ø18,1
3/4”
7689
319
9
1”-3/4”Ek.
6A0093I100510A
37.5
50
525
200
31/18
Ø18,1
3/4”
7689
319
10
1”-3/4”Ek.
6A0093I100511A
37.5
50
575
200
31/18
Ø18,1
3/4”
7689
319
11
1”-3/4”Ek.
6A0093I100512A
37.5
50
625
200
31/18
Ø18,1
3/4”
7689
319
12
1”-3/4”Ek.
6A0093I100513A
37.5
50
675
200
31/18
Ø18,1
3/4”
7689
319
13
1”-3/4”Ek.
* staffa standard già montata (H89) per utilizzo su
cassetta di profondità 110 (AC0080I500000A /
AC0080I700000A / AC0080I100000A)
** staffa opzionale, non presente nella confezione (H76),
per utilizzo su cassetta di profondit
à 90
(AC0080I550090A / AC0080I700090A / AC0080I850090A
/AC0080I100090A) e su cassetta di profondit
à 110
(AC0080I500000A / AC0080I700000A / AC0080I100000A)
***staffa standard/staffa opzionale
* standard bracket already assembled (H89) for use with
110 depth case (AC0080I500000A / AC0080I700000A /
AC0080I100000A)
**Optional bracket, not present in the package (H76), for
use with 90 depth case (AC0080I550090A /
AC0080I700090A / AC0080I850090A /AC0080I100090A)
and 110 depth case (AC0080I500000A / AC0080I700000A
/ AC0080I100000A)
***standard/optional bracket
