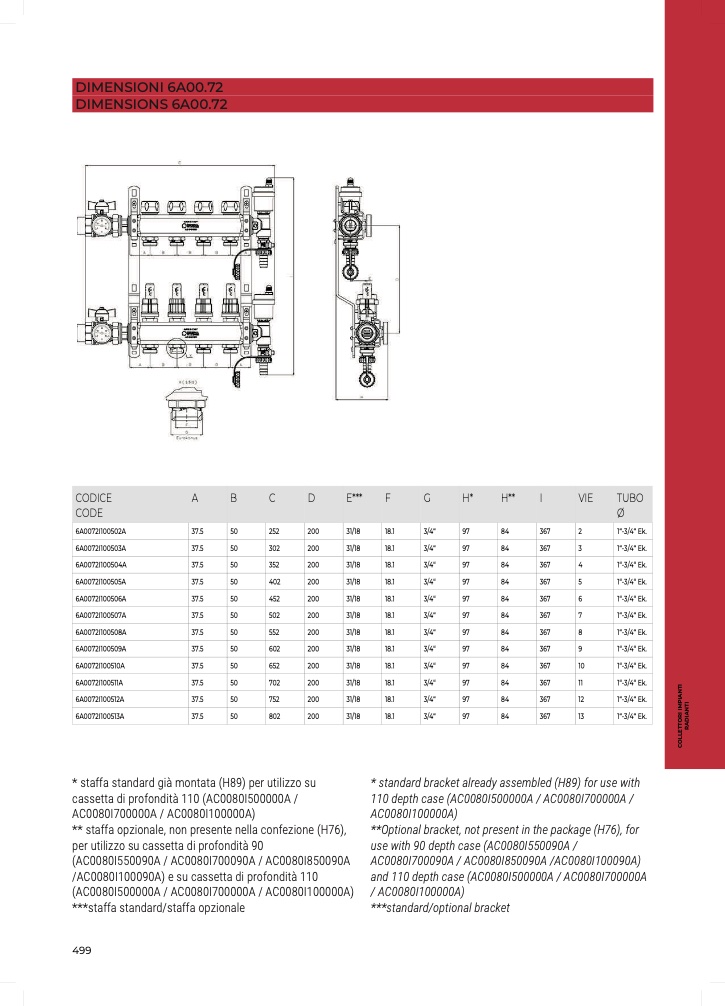

DIMENSIONI 6A00.72

DIMENSIONS 6A00.72

CODICE

CODE

A

B

C

D

E***

F

G

H*

H**

I

Ø

6A0072I100502A

37.5

50

252

200

31/18

18.1

3/4“

8497

367

2

1“-3/4“ Ek.

6A0072I100503A

37.5

50

302

200

31/18

18.1

3/4“

8497

367

3

1“-3/4“ Ek.

6A0072I100504A

37.5

50

352

200

31/18

18.1

3/4“

8497

367

4

1“-3/4“ Ek.

6A0072I100505A

37.5

50

402

200

31/18

18.1

3/4“

8497

367

5

1“-3/4“ Ek.

6A0072I100506A

37.5

50

452

200

31/18

18.1

3/4“

8497

367

6

1“-3/4“ Ek.

6A0072I100507A

37.5

50

502

200

31/18

18.1

3/4“

8497

367

7

1“-3/4“ Ek.

6A0072I100508A

37.5

50

552

200

31/18

18.1

3/4“

8497

367

8

1“-3/4“ Ek.

6A0072I100509A

37.5

50

602

200

31/18

18.1

3/4“

8497

367

9

1“-3/4“ Ek.

6A0072I100510A

37.5

50

652

200

31/18

18.1

3/4“

8497

367

10

1“-3/4“ Ek.

6A0072I100511A

37.5

50

702

200

31/18

18.1

3/4“

8497

367

11

1“-3/4“ Ek.

6A0072I100512A

37.5

50

752

200

31/18

18.1

3/4“

8497

367

12

1“-3/4“ Ek.

6A0072I100513A

37.5

50

802

200

31/18

18.1

3/4“

8497

367

13

1“-3/4“ Ek.

* staffa standard già montata (H89) per utilizzo su

cassetta di profondità 110 (AC0080I500000A /

AC0080I700000A / AC0080I100000A)

** staffa opzionale, non presente nella confezione (H76),

per utilizzo su cassetta di profondit

à 90

(AC0080I550090A / AC0080I700090A / AC0080I850090A

/AC0080I100090A) e su cassetta di profondit

à 110

(AC0080I500000A / AC0080I700000A / AC0080I100000A)

***staffa standard/staffa opzionale

* standard bracket already assembled (H89) for use with

110 depth case (AC0080I500000A / AC0080I700000A /

AC0080I100000A)

**Optional bracket, not present in the package (H76), for

use with 90 depth case (AC0080I550090A /

AC0080I700090A / AC0080I850090A /AC0080I100090A)

and 110 depth case (AC0080I500000A / AC0080I700000A

/ AC0080I100000A)

***standard/optional bracket
