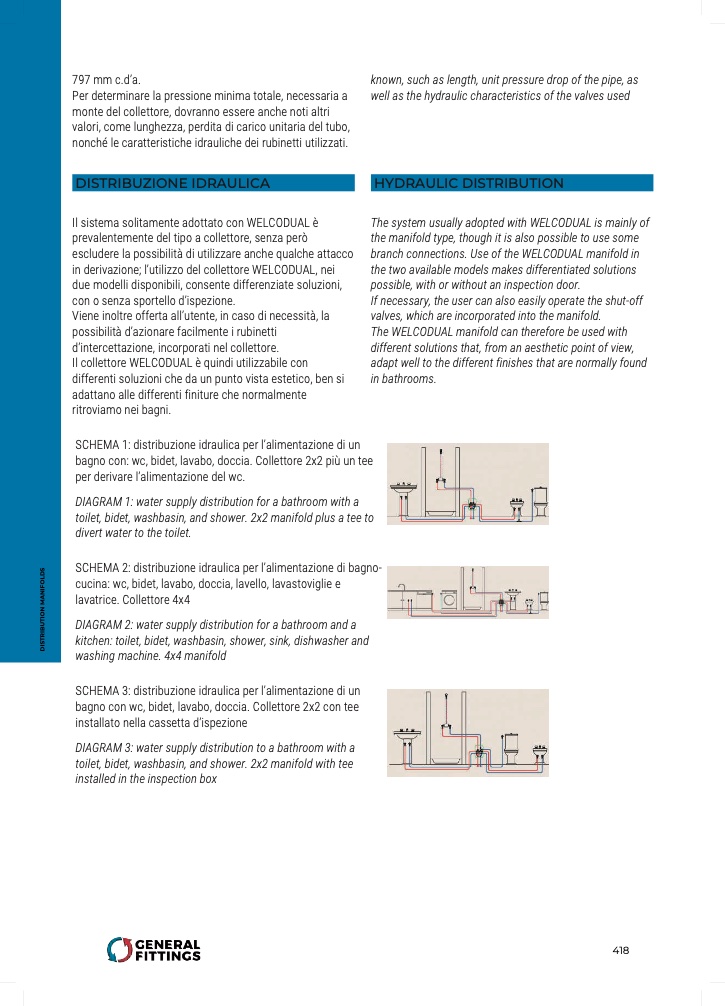

797 mm c.d’a.

Per determinare la pressione minima totale, necessaria a

monte del collettore, dovranno essere anche noti altri

valori, come lunghezza, perdita di carico unitaria del tubo,

nonché le caratteristiche idrauliche dei rubinetti utilizzati.

DISTRIBUZIONE IDRAULICA

Il sistema solitamente adottato con WELCODUAL è

prevalentemente del tipo a collettore, senza per

ò

escludere la possibilità di utilizzare anche qualche attacco

in derivazione; l’utilizzo del collettore WELCODUAL, nei

due modelli disponibili, consente differenziate soluzioni,

con o senza sportello d’ispezione.

Viene inoltre offerta all’utente, in caso di necessit

à, la

possibilit

à d’azionare facilmente i rubinetti

d’intercettazione, incorporati nel collettore.

Il collettore WELCODUAL è quindi utilizzabile con

differenti soluzioni che da un punto vista estetico, ben si

adattano alle differenti finiture che normalmente

ritroviamo nei bagni.

known, such as length, unit pressure drop of the pipe, as

well as the hydraulic characteristics of the valves used

HYDRAULIC DISTRIBUTION

The system usually adopted with WELCODUAL is mainly of

the manifold type, though it is also possible to use some

branch connections. Use of the WELCODUAL manifold in

the two available models makes differentiated solutions

possible, with or without an inspection door.

If necessary, the user can also easily operate the shut-off

valves, which are incorporated into the manifold.

The WELCODUAL manifold can therefore be used with

different solutions that, from an aesthetic point of view,

adapt well to the different finishes that are normally found

in bathrooms.

SCHEMA 1: distribuzione idraulica per l’alimentazione di un

bagno con: wc, bidet, lavabo, doccia. Collettore 2x2 più un tee

per derivare l’alimentazione del wc.

DIAGRAM 1: water supply distribution for a bathroom with a

toilet, bidet, washbasin, and shower. 2x2 manifold plus a tee to

divert water to the toilet.

SCHEMA 2: distribuzione idraulica per l’alimentazione di bagno-

cucina: wc, bidet, lavabo, doccia, lavello, lavastoviglie e

lavatrice. Collettore 4x4

DIAGRAM 2: water supply distribution for a bathroom and a

kitchen: toilet, bidet, washbasin, shower, sink, dishwasher and

washing machine. 4x4 manifold

SCHEMA 3: distribuzione idraulica per l’alimentazione di un

bagno con wc, bidet, lavabo, doccia. Collettore 2x2 con tee

installato nella cassetta d’ispezione

DIAGRAM 3: water supply distribution to a bathroom with a

toilet, bidet, washbasin, and shower. 2x2 manifold with tee

installed in the inspection box
