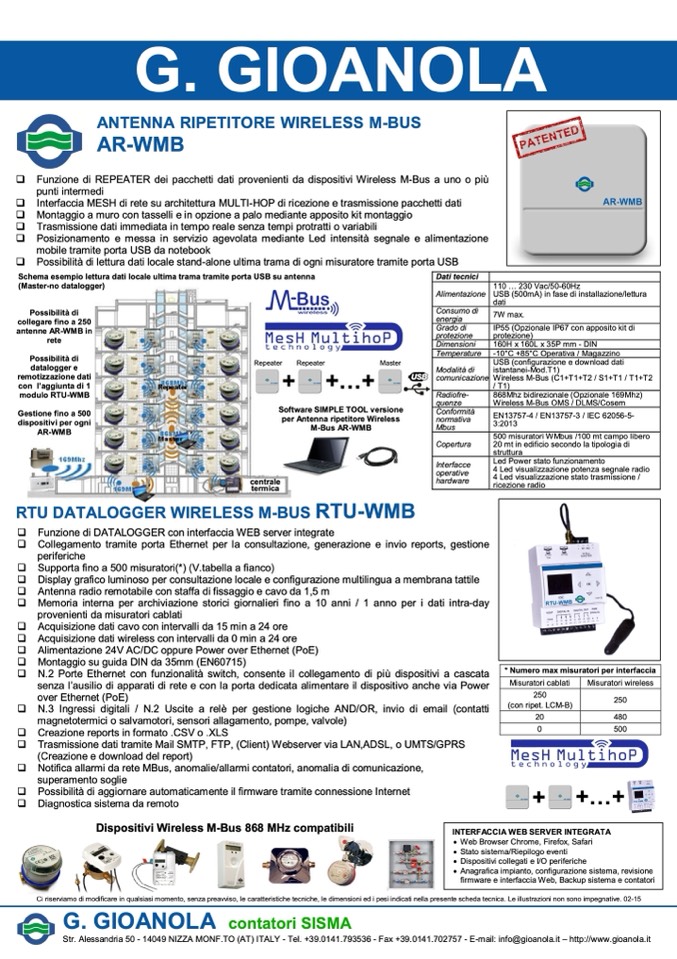

G. GIOANOLA

ANTENNA RIPETITORE WIRELESS M-BUS

AR-WMB

 Funzione di REPEATER dei pacchetti dati provenienti da dispositivi Wireless M-Bus a uno o più

punti intermedi

 Interfaccia MESH di rete su architettura MULTI-HOP di ricezione e trasmissione pacchetti dati

 Montaggio a muro con tasselli e in opzione a palo mediante apposito kit montaggio

 Trasmissione dati immediata in tempo reale senza tempi protratti o variabili

 Posizionamento e messa in servizio agevolata mediante Led intensità segnale e alimentazione

mobile tramite porta USB da notebook

 Possibilità di lettura dati locale stand-alone ultima trama di ogni misuratore tramite porta USB

Dati tecnici

Alimentazione

110 ... 230 Vac/50-60Hz

USB (500mA) in fase di installazione/lettura

dati

Consumo di

energia

7W max.

Grado di

protezione

IP55 (Opzionale IP67 con apposito kit di

protezione)

Dimensioni 160H x 160L x 35P mm - DIN

Temperature -10°C +85°C Operativa / Magazzino

Modalità di

comunicazione

USB (configurazione e download dati

istantanei-Mod.T1)

Wireless M-Bus (C1+T1+T2 / S1+T1 / T1+T2

/ T1)

Radiofre-

quenze

868Mhz bidirezionale (Opzionale 169Mhz)

Wireless M-Bus OMS / DLMS/Cosem

Conformità

normativa

Mbus

EN13757-4 / EN13757-3 / IEC 62056-5-

3:2013

Copertura

500 misuratori WMbus /100 mt campo libero

20 mt in edificio secondo la tipologia di

struttura

Interfacce

operative

hardware

Led Power stato funzionamento

4 Led visualizzazione potenza segnale radio

4 Led visualizzazione stato trasmissione /

ricezione radio

Schema esempio lettura dati locale ultima trama tramite porta USB su antenna

(Master-no datalogger)

Possibilità di

collegare fino a 250

antenne AR-WMB in

rete

Possibilità di

datalogger e

remotizzazione dati

con l’aggiunta di 1

modulo RTU-WMB

Gestione fino a 500

dispositivi per ogni

AR-WMB

Repeater

Repeater

Master

Software SIMPLE TOOL versione

per Antenna ripetitore Wireless

M-Bus AR-WMB

centrale

termica

+

+...+

* Numero max misuratori per interfaccia

Misuratori cablati Misuratori wireless

250

(con ripet. LCM-B)

250

20 480

0 500

RTU DATALOGGER WIRELESS M-BUS RTU-

WMB

 Funzione di DATALOGGER con interfaccia WEB server integrate

 Collegamento tramite porta Ethernet per la consultazione, generazione e invio reports, gestione

periferiche

 Supporta fino a 500 misuratori(*) (V.tabella a fianco)

 Display grafico luminoso per consultazione locale e configurazione multilingua a membrana tattile

 Antenna radio remotabile con staffa di fissaggio e cavo da 1,5 m

 Memoria interna per archiviazione storici giornalieri fino a 10 anni / 1 anno per i dati intra-day

provenienti da misuratori cablati

 Acquisizione dati cavo con intervalli da 15 min a 24 ore

 Acquisizione dati wireless con intervalli da 0 min a 24 ore

 Alimentazione 24V AC/DC oppure Power over Ethernet (PoE)

 Montaggio su guida DIN da 35mm (EN60715)

 N.2 Porte Ethernet con funzionalità switch, consente il collegamento di più dispositivi a cascata

senza l’ausilio di apparati di rete e con la porta dedicata alimentare il dispositivo anche via Power

over Ethernet (PoE)

 N.3 Ingressi digitali / N.2 Uscite a relè per gestione logiche AND/OR, invio di email (contatti

magnetotermici o salvamotori, sensori allagamento, pompe, valvole)

 Creazione reports in formato .CSV o .XLS

 Trasmissione dati tramite Mail SMTP, FTP, (Client) Webserver via LAN,ADSL, o UMTS/GPRS

(Creazione e download del report)

 Notifica allarmi da rete MBus, anomalie/allarmi contatori, anomalia di comunicazione,

superamento soglie

 Possibilità di aggiornare automaticamente il firmware tramite connessione Internet

 Diagnostica sistema da remoto

Dispositivi Wireless M-Bus 868 MHz compatibili

+

+...+

INTERFACCIA WEB SERVER INTEGRATA

 Web Browser Chrome, Firefox, Safari

 Stato sistema/Riepilogo eventi

 Dispositivi collegati e I/O periferiche

 Anagrafica impianto, configurazione sistema, revisione

Ci riserviamo di modificare in qualsiasi momento, senza preavviso, le caratteristiche tecniche, le dimensioni ed i pesi indicati nella presente scheda tecnica. Le illustrazioni non sono impegnative. 02-15

firmware e interfaccia Web, Backup sistema e contatori

G. GIOANOLA

contatori SISMA

Str. Alessandria 50 - 14049 NIZZA MONF.TO (AT) ITALY - Tel. +39.0141.793536 - Fax +39.0141.702757 - E-mail: info@gioanola.it – http://www.gioanola.it
