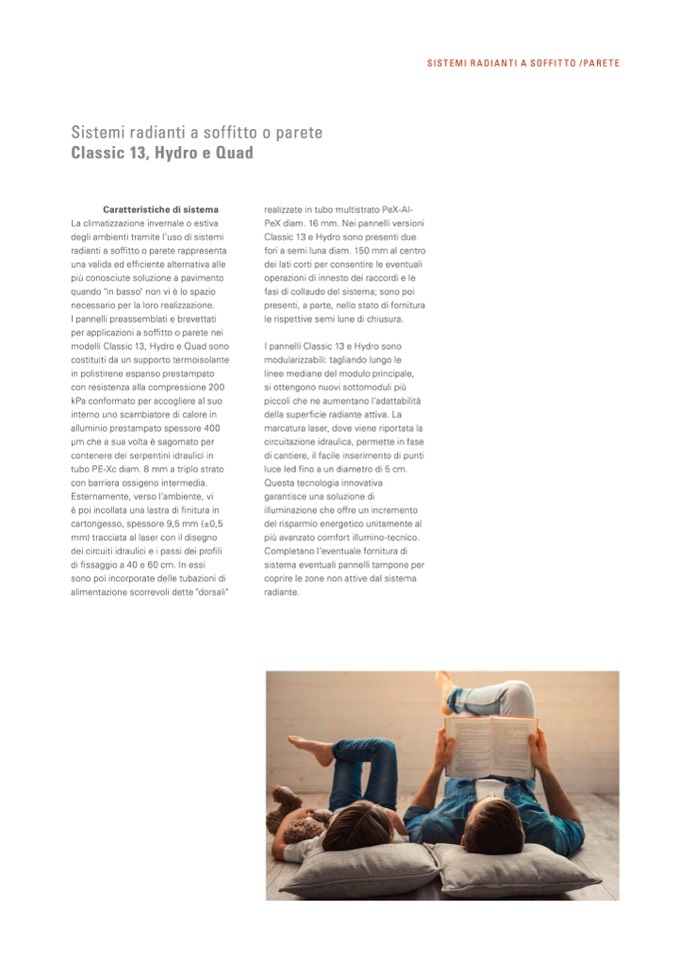

Sistemi radianti a soffitto o parete
Classic 13, Hydro e Quad
Caratteristiche di sistema
La climatizzazione invernale o estiva
degli ambienti tramite l’uso di sistemi
radianti a soffitto o parete rappresenta
una valida ed efficiente alternativa alle
più conosciute soluzione a pavimento
quando "in basso" non vi è lo spazio
necessario per la loro realizzazione.
I pannelli preassemblati e brevettati
per applicazioni a soffitto o parete nei
modelli Classic 13, Hydro e Quad sono
costituiti da un supporto termoisolante
in polistirene espanso prestampato
con resistenza alla compressione 200
kPa conformato per accogliere al suo
interno uno scambiatore di calore in
alluminio prestampato spessore 400
μm che a sua volta è sagomato per
contenere dei serpentini idraulici in
tubo PE-Xc diam. 8 mm a triplo strato
con barriera ossigeno intermedia.
Esternamente, verso l’ambiente, vi
è poi incollata una lastra di finitura in
cartongesso, spessore 9,5 mm (±0,5
mm) tracciata al laser con il disegno
dei circuiti idraulici e i passi dei profili
di fissaggio a 40 e 60 cm. In essi
sono poi incorporate delle tubazioni di
alimentazione scorrevoli dette "dorsali"
realizzate in tubo multistrato PeX-Al-
PeX diam. 16 mm. Nei pannelli versioni
Classic 13 e Hydro sono presenti due
fori a semi luna diam. 150 mm al centro
dei lati corti per consentire le eventuali
operazioni di innesto dei raccordi e le
fasi di collaudo del sistema; sono poi
presenti, a parte, nello stato di fornitura
le rispettive semi lune di chiusura.
I pannelli Classic 13 e Hydro sono
modularizzabili: tagliando lungo le
linee mediane del modulo principale,
si ottengono nuovi sottomoduli più
piccoli che ne aumentano l’adattabilità
della superficie radiante attiva. La
marcatura laser, dove viene riportata la
circuitazione idraulica, permette in fase
di cantiere, il facile inserimento di punti
luce led fino a un diametro di 5 cm.
Questa tecnologia innovativa
garantisce una soluzione di
illuminazione che offre un incremento
del risparmio energetico unitamente al
più avanzato comfort illumino-tecnico.
Completano l’eventuale fornitura di
sistema eventuali pannelli tampone per
coprire le zone non attive dal sistema
radiante.
