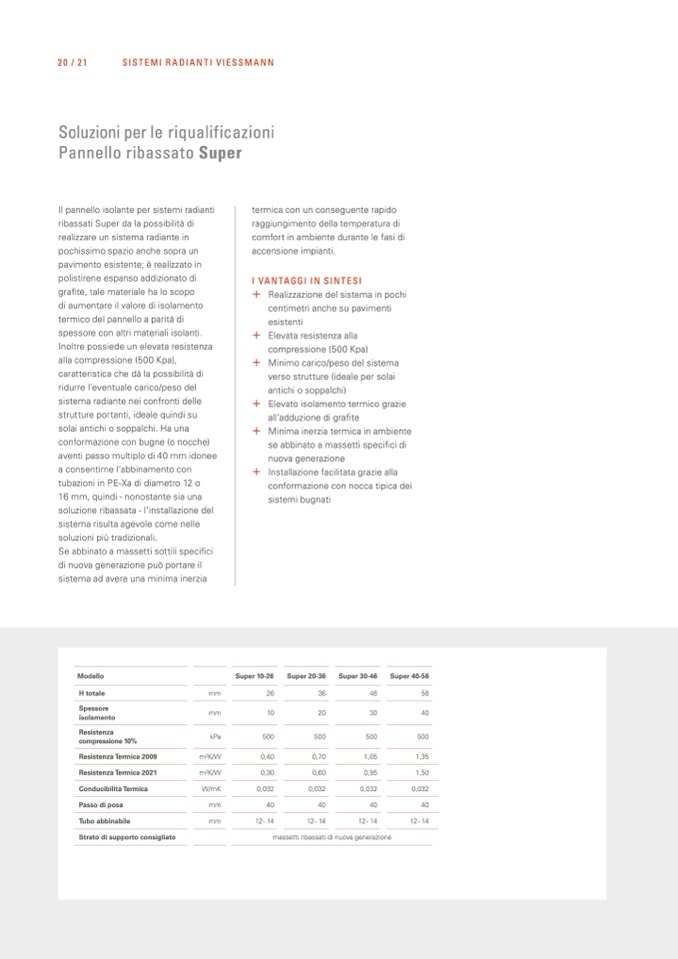

20 / 21
SISTEMI RADIANTI VIESSMANN
Soluzioni per le riqualificazioni
Pannello ribassato Super
Il pannello isolante per sistemi radianti
ribassati Super da la possibilità di
realizzare un sistema radiante in
pochissimo spazio anche sopra un
pavimento esistente; è realizzato in
polistirene espanso addizionato di
grafite, tale materiale ha lo scopo
di aumentare il valore di isolamento
termico del pannello a parità di
spessore con altri materiali isolanti.
Inoltre possiede un elevata resistenza
alla compressione (500 Kpa),
caratteristica che d
à la possibilità di
ridurre l’eventuale carico/peso del
sistema radiante nei confronti delle
strutture portanti, ideale quindi su
solai antichi o soppalchi. Ha una
conformazione con bugne (o nocche)
aventi passo multiplo di 40 mm idonee
a consentirne l’abbinamento con
tubazioni in PE-Xa di diametro 12 o
16 mm, quindi - nonostante sia una
soluzione ribassata - l’installazione del
sistema risulta agevole come nelle
soluzioni più tradizionali.
Se abbinato a massetti sottili specifici
di nuova generazione può portare il
sistema ad avere una minima inerzia
termica con un conseguente rapido
raggiungimento della temperatura di
comfort in ambiente durante le fasi di
accensione impianti.
+
Realizzazione del sistema in pochi
centimetri anche su pavimenti
esistenti
I VANTAGGI IN SINTESI
+
Elevata resistenza alla
compressione (500 Kpa)
+
Minimo carico/peso del sistema
verso strutture (ideale per solai
antichi o soppalchi)
+
Elevato isolamento termico grazie
all’adduzione di grafite
+
Minima inerzia termica in ambiente
se abbinato a massetti specifici di
nuova generazione
+
Installazione facilitata grazie alla
conformazione con nocca tipica dei
sistemi bugnati
Modello
Super 10-26
Super 20-36
Super 30-46
Super 40-56
H totale
mm
26
36
46
56
Spessore
isolamento
mm
10
20
30
40
Resistenza
compressione 10%
kPa
500
500
500
500
Resistenza Termica 2009
m2K/W
0,40
0,70
1,05
1,35
Resistenza Termica 2021
m2K/W
0,30
0,60
0,95
1,50
Conducibilità Termica
W/mK
0,032
0,032
0,032
0,032
Passo di posa
mm
40
40
40
40
Tubo abbinabile
mm
12- 14
12- 14
12- 14
12- 14
Strato di supporto consigliato
massetti ribassati di nuova generazione
