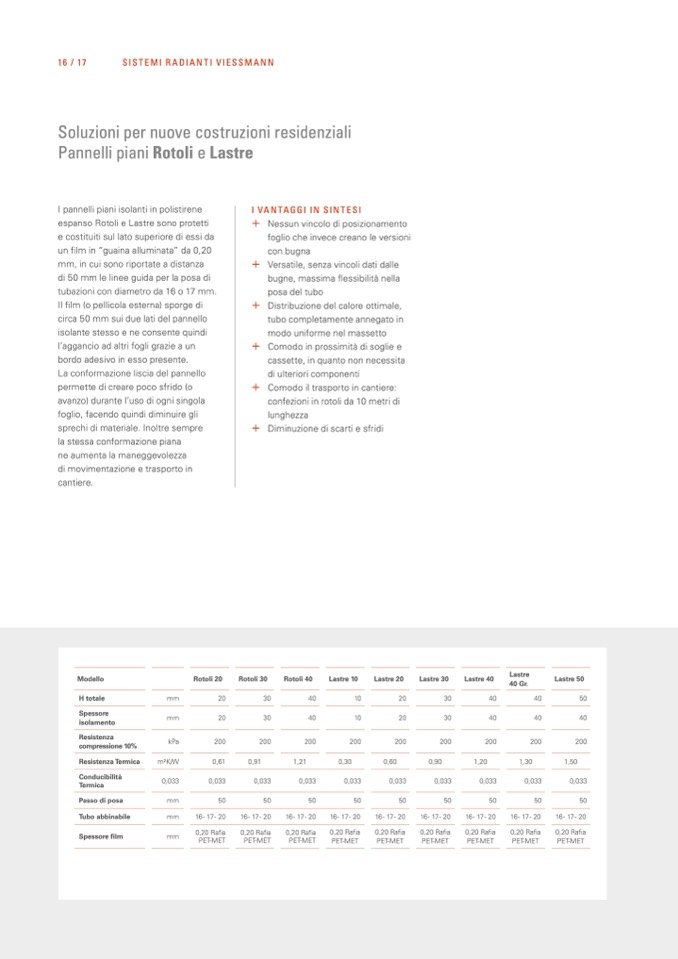

SISTEMI RADIANTI VIESSMANN
Soluzioni per nuove costruzioni residenziali
Pannelli piani Rotoli e Lastre
I pannelli piani isolanti in polistirene
espanso Rotoli e Lastre sono protetti
e costituiti sul lato superiore di essi da
un film in “guaina alluminata” da 0,20
mm, in cui sono riportate a distanza
di 50 mm le linee guida per la posa di
tubazioni con diametro da 16 o 17 mm.
Il film (o pellicola esterna) sporge di
circa 50 mm sui due lati del pannello
isolante stesso e ne consente quindi
l’aggancio ad altri fogli grazie a un
bordo adesivo in esso presente.
La conformazione liscia del pannello
permette di creare poco sfrido (o
avanzo) durante l’uso di ogni singola
foglio, facendo quindi diminuire gli
sprechi di materiale. Inoltre sempre
la stessa conformazione piana
ne aumenta la maneggevolezza
di movimentazione e trasporto in
cantiere.
I VANTAGGI IN SINTESI
+
Nessun vincolo di posizionamento
foglio che invece creano le versioni
con bugna
+
Versatile, senza vincoli dati dalle
bugne, massima flessibilità nella
posa del tubo
+
Distribuzione del calore ottimale,
tubo completamente annegato in
modo uniforme nel massetto
+
Comodo in prossimità di soglie e
cassette, in quanto non necessita
di ulteriori componenti
+
Comodo il trasporto in cantiere:
confezioni in rotoli da 10 metri di
lunghezza
+
Diminuzione di scarti e sfridi
Modello
H totale
Spessore
isolamento
Resistenza
compressione 10%
Resistenza Termica
Conducibilità
Termica
Passo di posa
Tubo abbinabile
Spessore film
mm
mm
kPa
m2K/W
0,033
mm
mm
mm
Rotoli 20
20
20
200
0,61
0,033
50
16 - 17 - 20
0,20 Rafia
PET-MET
Rotoli 30
30
30
200
0,91
0,033
50
16 - 17 - 20
0,20 Rafia
PET-MET
Rotoli 40
40
40
200
1,21
0,033
50
16 - 17 - 20
0,20 Rafia
PET-MET
Lastre 10
10
10
200
0,30
0,033
50
16 - 17 - 20
0,20 Rafia
PET-MET
Lastre 20
20
20
200
0,60
0,033
50
16 - 17 - 20
0,20 Rafia
PET-MET
Lastre 30
30
30
200
0,90
0,033
50
16 - 17 - 20
0,20 Rafia
PET-MET
Lastre 40
40
40
200
1,20
0,033
50
16 - 17 - 20
0,20 Rafia
PET-MET
Lastre
40 Gr.
40
40
200
1,30
0,033
50
16 - 17 - 20
0,20 Rafia
PET-MET
Lastre 50
50
40
200
1,50
0,033
50
16 - 17 - 20
0,20 Rafia
PET-MET
