10 / 11
SISTEMI RADIANTI VIESSMANN

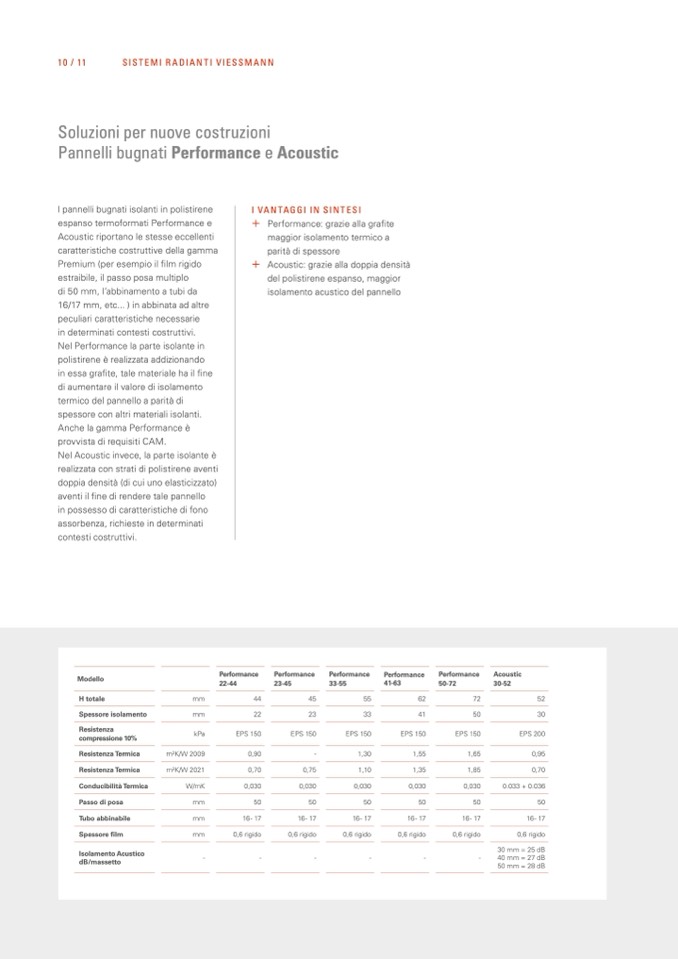

Soluzioni per nuove costruzioni
Pannelli bugnati Performance e Acoustic
l pannelli bugnati isolanti in polistirene
espanso termoformati Performance e
Acoustic riportano le stesse eccellenti
caratteristiche costruttive della gamma
Premium (per esempio il film rigido
estraibile, il passo posa multiplo
di 50 mm, l’abbinamento a tubi da
16/17 mm, etc... ) in abbinata ad altre
peculiari caratteristiche necessarie
in determinati contesti costruttivi.
Nel Performance la parte isolante in
polistirene è realizzata addizionando
in essa grafite, tale materiale ha il fine
di aumentare il valore di isolamento
termico del pannello a parità di
spessore con altri materiali isolanti.
Anche la gamma Performance è
provvista di requisiti CAM.
Nel Acoustic invece, la parte isolante è
realizzata con strati di polistirene aventi
doppia densità (di cui uno elasticizzato)
aventi il fine di rendere tale pannello
in possesso di caratteristiche di fono
assorbenza, richieste in determinati
contesti costruttivi.
I VANTAGGI IN SINTESI
+
Performance: grazie alla grafite
maggior isolamento termico a
parità di spessore
+
Acoustic: grazie alla doppia densità
del polistirene espanso, maggior
isolamento acustico del pannello
Modello
Performance
22-44
Performance
23-45
Performance
33-55
Performance
41-63
Performance
50-72
Acoustic
30-52
H totale
mm
44
45
55
62
72
52
Spessore isolamento
mm
22
23
33
41
50
30
Resistenza
compressione 10%
kPa
EPS 150
EPS 150
EPS 150
EPS 150
EPS 150
EPS 200
Resistenza Termica
m2K/W 2009
0,90
-
1,30
1,55
1,65
0,95
Resistenza Termica
m2K/W 2021
0,70
0,75
1,10
1,35
1,85
0,70
Conducibilità Termica
W/mK
0,030
0,030
0,030
0,030
0,030
0.033 + 0.036
Passo di posa
mm
50
50
50
50
50
50
Tubo abbinabile
mm
16 - 17
16 - 17
16 - 17
16 - 17
16 - 17
16 - 17
Spessore film
mm
0,6 rigido
0,6 rigido
0,6 rigido
0,6 rigido
0,6 rigido
0,6 rigido
Isolamento Acustico
dB/massetto
-
-
-
-
-
-
30 mm = 25 dB
40 mm = 27 dB
50 mm = 28 dB
