Art. 3373
h
G
(mm)
(")
(DN)
3/8
10
1/2
15
3/4
20
1
25
1 1/4 32
1 1/2 40
-
-
2
50
������ �������
(mm)
(mm)
(mm)
(mm)
(N)
20x1,00 500
20x1,00 500
20x1,00 500
20x1,00 500
20x1,25 700
20x1,25 700
20x1,25 700
20x1,25 700
Collari
Clamps
Bismat
®

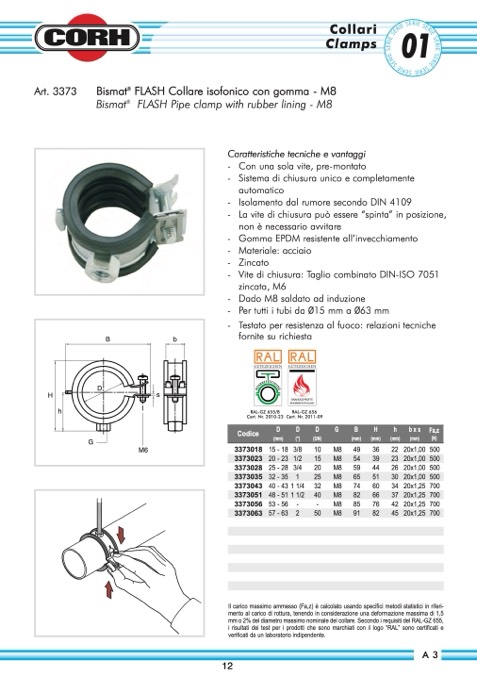

FLASH Collare isofonico con gomma - M8
Bismat
®
FLASH Pipe clamp with rubber lining - M8
01
��� � ���� ����������
-
-
-
-
-
-
-
-
-
-
-
Con una sola vite, pre-montato
Sistema di chiusura unico e completamente
automatico
Isolamento dal rumore secondo DIN 4109
La vite di chiusura può essere “spinta” in posizione,
non è necessario avvitare
Gomma EPDM resistente all’invecchiamento
Materiale: acciaio
Zincato
Vite di chiusura: Taglio combinato DIN-ISO 7051
zincata, M6
Dado M8 saldato ad induzione
PertuttiitubidaØ15mmaØ63mm
Testato per resistenza al fuoco: relazioni tecniche
fornite su richiesta
RAl-GZ 655/B
RAl-GZ 656
Cert. Nr. 2010-23 Cert. Nr. 2011-09
D
H
s
B
b
M6
3373018 15-18
3373023 20-23
3373028 25-28
3373035 32-35
3373043 40-43
3373051 48-51
3373056 53-56
3373063 57-63
M8
49
M8
54
M8
59
M8
65
M8
74
M8
82
M8
85
M8
91
36
22
39
23
44
26
51
30
60
34
66
37
76
42
82
45
12
Caratteristiche tecniche e vantaggi
Codice
D
D
D
G
B
H
h
bxs Fa,z
�
Il carico massimo ammesso (Fa,z) è calcolato usando specifici metodi statistici in riferi-
mento al carico di rottura, tenendo in considerazione una deformazione massima di 1,5
mm o 2% del diametro massimo nominale del collare. Secondo i requisiti del RAL-GZ 655,
i risultati dei test per i prodotti che sono marchiati con il logo “RAL” sono certificati e
verificati da un laboratorio indipendente.
A3
