Collari

Clamps

Caratteristiche tecniche e vantaggi

- Collare doppio con regolazione della distanza

- BISMAT

®

SL collare come guida, sistema di

chiusura brevettato

- BIFIX

®

SX collare con sistema di chiusura rapido

- Per ottenere un eccezionale isolamento dal rumore

- Idoneo per tubi in plastica e in ghisa

- Gomma EPDM resistente all’invecchiamento

- Isolamento acustico di molto eccedente lo

01

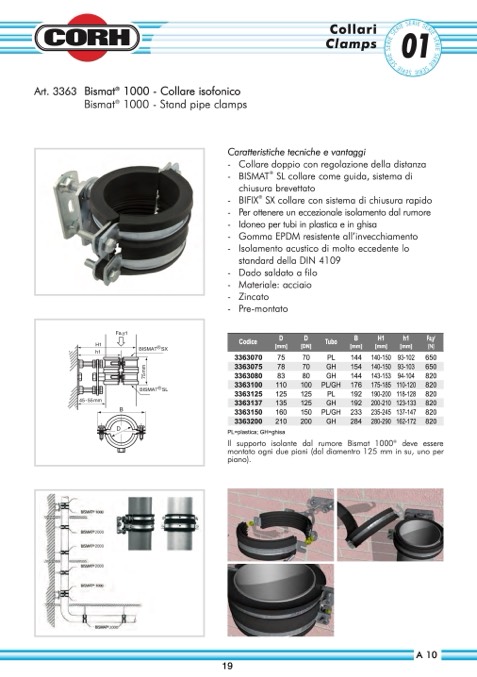

Art. 3363 Bismat

®

1000 - Collare isofonico

Bismat

®

1000 - Stand pipe clamps

standard della DIN 4109

- Dado saldato a filo

- Materiale: acciaio

- Zincato

- Pre-montato

Codice

D

D

[mm]

[DN]

Tubo

B

H1

h1

Fa,y

1

[mm]

[mm]

[mm]

[N]

3363070

75

3363075

78

3363080

83

3363100

110

3363125

125

3363137

135

3363150

160

3363200

210

PL=plastica; Gh=ghisa

70

PL

144

70

Gh

154

80

Gh

144

100 PL/Gh 176

125

PL

192

125

Gh

192

150 PL/Gh 233

200

Gh

284

140-150 93-102

650

140-150 93-103

650

143-153 94-104

820

175-185 110-120

820

190-200 118-128

820

200-210 123-133 820

235-245 137-147 820

280-290 162-172 820

Il supporto isolante dal rumore Bismat 1000

®

deve essere

montato ogni due piani (dal diamentro 125 mm in su, uno per

piano).
