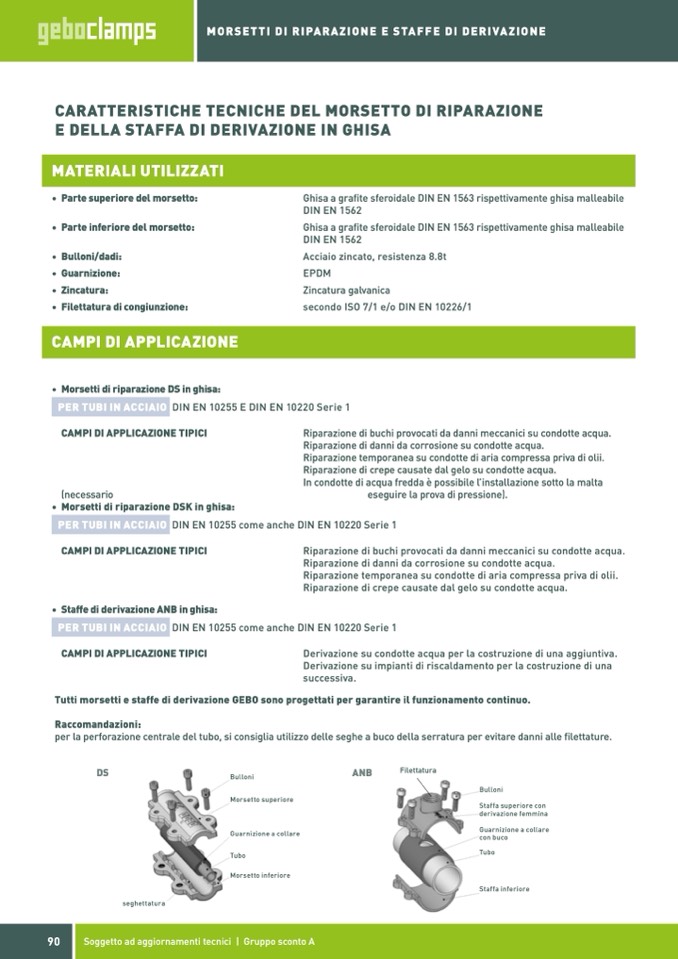

MORSETTI DI RIPARAZIONE E STAFFE DI DERIVAZIONE

CARATTERISTICHE TECNICHE DEL MORSETTO DI RIPARAZIONE

E DELLA STAFFA DI DERIVAZIONE IN GHISA

MATERIALI UTILIZZATI

• Partesuperioredelmorsetto:

• Parte inferiore del morsetto:

• Bulloni/dadi:

• Guarnizione:

• Zincatura:

• Filettatura di congiunzione:

CAMPI DI APPLICAZIONE

Ghisa a grafite sferoidale DIN EN 1563 rispettivamente ghisa malleabile

DIN EN 1562

Ghisa a grafite sferoidale DIN EN 1563 rispettivamente ghisa malleabile

DIN EN 1562

Acciaio zincato, resistenza 8.8t

EPDM

Zincatura galvanica

secondo ISO 7/1 e/o DIN EN 10226/1

• MorsettidiriparazioneDSinghisa:

PER TUBI IN ACCIAIO DIN EN 10255 E DIN EN 10220 Serie 1

CAMPI DI APPLICAZIONE TIPICI

(necessario

• Morsetti di riparazione DSK in ghisa:

Riparazione di buchi provocati da danni meccanici su condotte acqua.

Riparazione di danni da corrosione su condotte acqua.

Riparazione temporanea su condotte di aria compressa priva di olii.

Riparazione di crepe causate dal gelo su condotte acqua.

In condotte di acqua fredda è possibile l’installazione sotto la malta

eseguire la prova di pressione).

PER TUBI IN ACCIAIO DIN EN 10255 come anche DIN EN 10220 Serie 1

CAMPI DI APPLICAZIONE TIPICI

Riparazione di buchi provocati da danni meccanici su condotte acqua.

Riparazione di danni da corrosione su condotte acqua.

Riparazione temporanea su condotte di aria compressa priva di olii.

Riparazione di crepe causate dal gelo su condotte acqua.

• StaffediderivazioneANBinghisa:

PER TUBI IN ACCIAIO DIN EN 10255 come anche DIN EN 10220 Serie 1

CAMPI DI APPLICAZIONE TIPICI

Derivazione su condotte acqua per la costruzione di una aggiuntiva.

Derivazione su impianti di riscaldamento per la costruzione di una

successiva.

Tutti morsetti e staffe di derivazione GEBO sono progettati per garantire il funzionamento continuo.

Raccomandazioni:

per la perforazione centrale del tubo, si consiglia utilizzo delle seghe a buco della serratura per evitare danni alle filettature.

DS

Bulloni

ANB

Morsetto superiore

Guarnizione a collare

Tubo

Morsetto inferiore

Filettatura

Bulloni

Tubo

Staffa inferiore

seghettatura

Staffa superiore con

derivazione femmina

Guarnizione a collare

con buco

90
