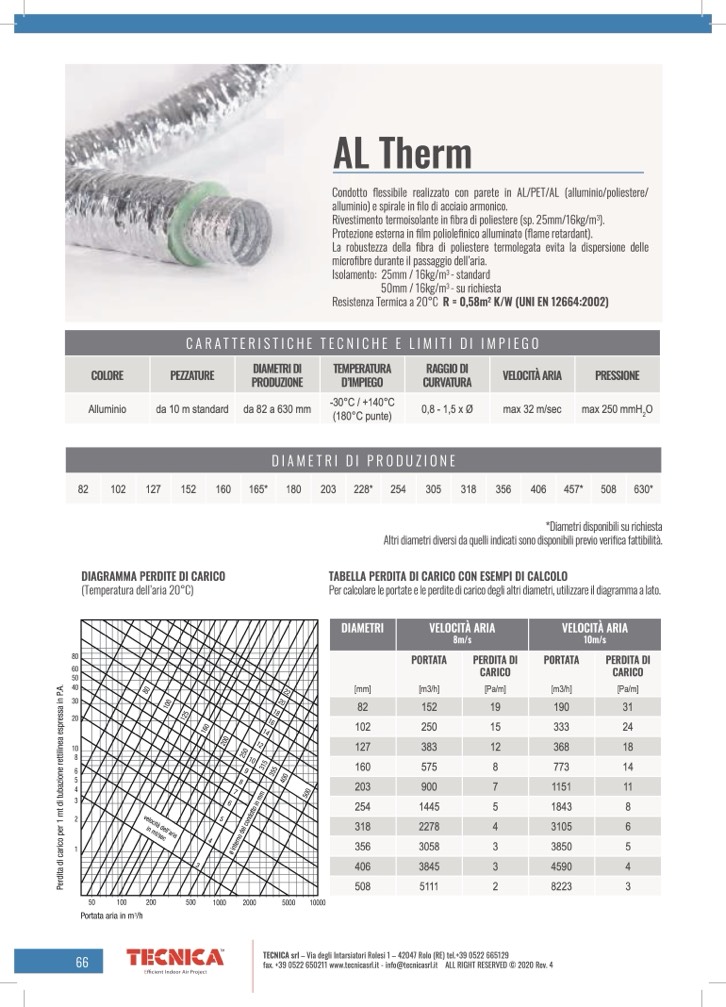

AL Therm

Condotto flessibile realizzato con parete in AL/PET/AL (alluminio/poliestere/

alluminio) e spirale in filo di acciaio armonico.

Rivestimento termoisolante in fibra di poliestere (sp. 25mm/16kg/m

).

Protezione esterna in film poliolefinico alluminato (flame retardant).

La robustezza della fibra di poliestere termolegata evita la dispersione delle

microfibre durante il passaggio dell’aria.

Isolamento: 25mm / 16kg/m

- standard

50mm / 16kg/m

- su richiesta

Resistenza Termica a 20°C R = 0,58m

K/W (UNI EN 12664:2002)

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

TEMPERATURA

D’IMPIEGO

RAGGIO DI

CURVATURA

VELOCITÀ ARIA

PRESSIONE

Alluminio

da 10 m standard

da 82 a 630 mm

-30°C / +140°C

(180°C punte)

0,8 - 1,5 x Ø

max 32 m/sec

max 250 mmH

O

DIAMETRI DI PRODUZIONE

82

102

127

152

160 165*

180

203 228*

254

305

318

356

406 457*

508 630*

DIAGRAMMA PERDITE DI CARICO

TABELLA PERDITA DI CARICO CON ESEMPI DI CALCOLO

DIAG

(

Te

m

pe

ra

tur

a

d

el

l’a

r

ia

2 0°

C

)

ARICO

(Temperatura dell'aria 20°C)

Per calcolare le portate e le perdite di carico degli altri diametri, utilizzare il diagramma a lato.

*Diametri disponibili su richiesta

Altri diametri diversi da quelli indicati sono disponibili previo verifica fattibilità.

DIAMETRI

PORTATA

VELOCITÀ ARIA

8m/s

PERDITA DI

CARICO

PORTATA

VELOCITÀ ARIA

10m/s

PERDITA DI

CARICO

[mm]

[m3/h]

[Pa/m]

[m3/h]

[Pa/m]

82

152

19

190

31

102

250

15

333

24

��

127

��

� ��

383

��

12

��

� ��

368

��

18

160

575

8

773

14

203

900

7 1151

11

254 1445

5 1843

8

318 2278

4 3105

6

356 3058

3 3850

5

406 3845

3 4590

4

508 5111

2 8223

3

�

66
