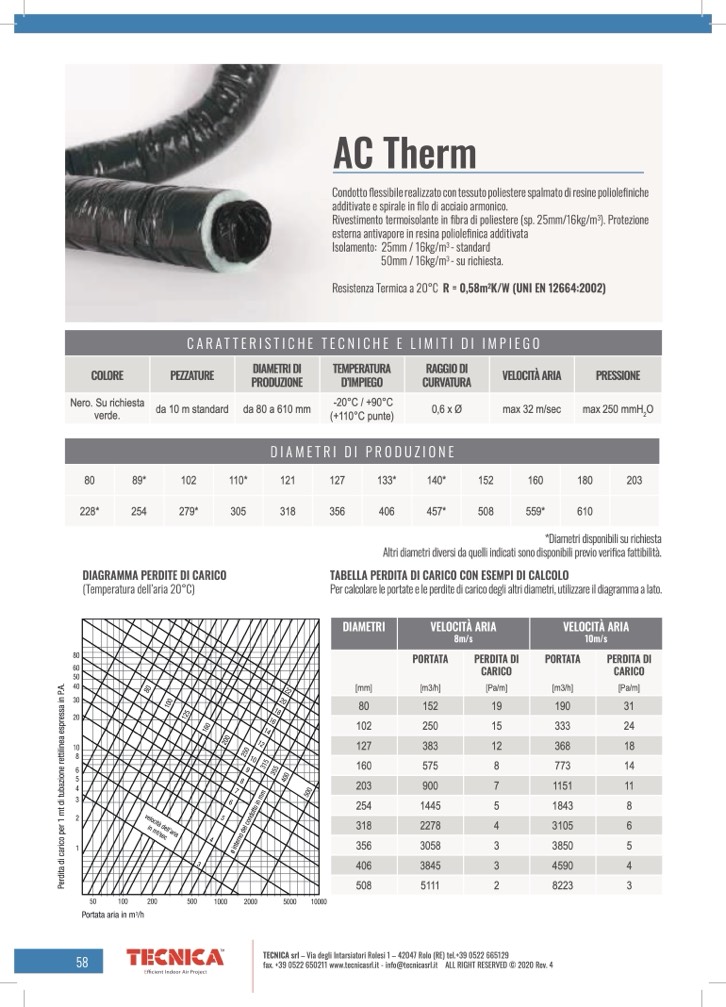

AC Therm

Condotto flessibile realizzato con tessuto poliestere spalmato di resine poliolefiniche

additivate e spirale in filo di acciaio armonico.

Rivestimento termoisolante in fibra di poliestere (sp. 25mm/16kg/m

3

). Protezione

esterna antivapore in resina poliolefinica additivata

Isolamento: 25mm / 16kg/m

3

- standard

50mm / 16kg/m

3

- su richiesta.

Resistenza Termica a 20°C R = 0,58m

2

K/W (UNI EN 12664:2002)

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

TEMPERATURA

D’IMPIEGO

RAGGIO DI

CURVATURA

VELOCITÀ ARIA

PRESSIONE

Nero. Su richiesta

verde.

da 10 m standard

da 80 a 610 mm

-20°C / +90°C

(+110°C punte)

0,6 x Ø

max 32 m/sec

max 250 mmH

2

O

DIAMETRI DI PRODUZIONE

80

89*

102

110*

121

127

133*

140*

152

160

180

203

228*

254

279*

305

318

356

406

457*

508

559*

610

DIAGRAMMA PERDITE DI CARICO

TABELLA PERDITA DI CARICO CON ESEMPI DI CALCOLO

DIAG

(

R

Te

A

m

M

pe

M

ra

A

tur

P

a

E

d

R

el

D

l’a

I

r

T

ia

E

2

D

0°

I

C

C

)

ARICO

(Temperatura dell'aria 20°C)

Per calcolare le portate e le perdite di carico degli altri diametri, utilizzare il diagramma a lato.

*Diametri disponibili su richiesta

Altri diametri diversi da quelli indicati sono disponibili previo verifica fattibilità.

DIAMETRI

[mm]

PORTATA

[m3/h]

VELOCITÀ ARIA

8m/s

PERDITA DI

CARICO

[Pa/m]

PORTATA

[m3/h]

VELOCITÀ ARIA

10m/s

PERDITA DI

CARICO

[Pa/m]

80

152

19

190

31

102

250

15

333

24

��� ��������

127

���������� �� �

� �� ������� � ��

383

�������� � ��� ��

12

������� �� ����

� ����� ����� ���

368

������

18

160

575

8

773

14

203

900

7

1151

11

254

1445

5

1843

8

318

2278

4

3105

6

356

3058

3

3850

5

406

3845

3

4590

4

508

5111

2

8223

3

�

58
