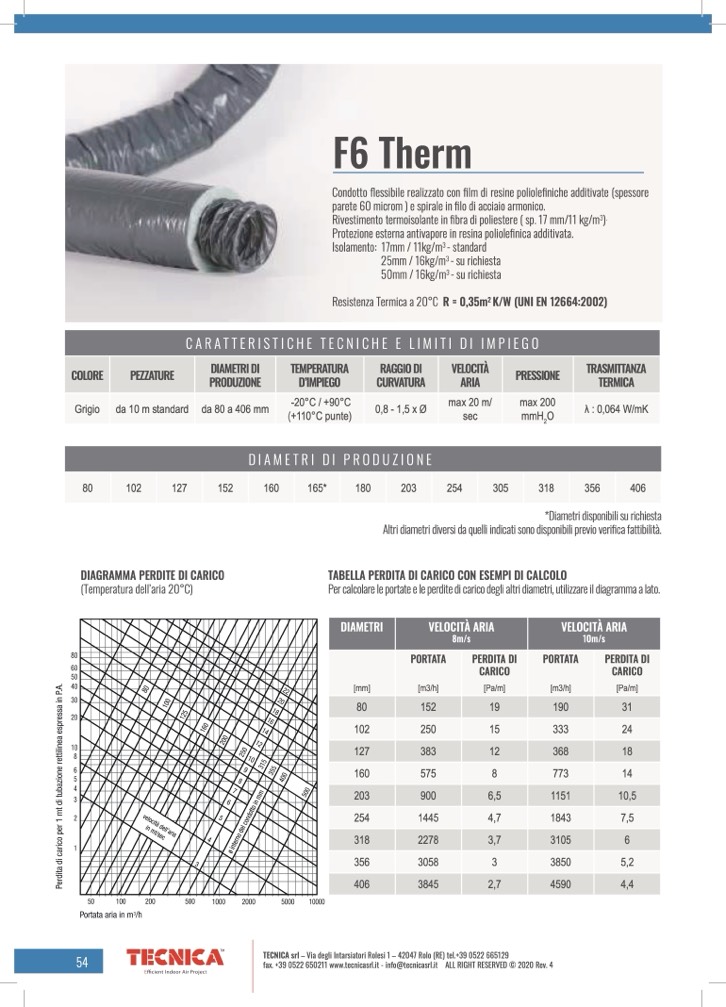

F6 Therm

Condotto flessibile realizzato con film di resine poliolefiniche additivate (spessore

parete 60 microm ) e spirale in filo di acciaio armonico.

Rivestimento termoisolante in fibra di poliestere ( sp. 17 mm/11 kg/m

3

)

.

Protezione esterna antivapore in resina poliolefinica additivata.

Isolamento: 17mm / 11kg/m

3

- standard

25mm / 16kg/m

3

- su richiesta

50mm / 16kg/m

3

- su richiesta

Resistenza Termica a 20°C R = 0,35m

2

K/W (UNI EN 12664:2002)

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

TEMPERATURA

D’IMPIEGO

RAGGIO DI

CURVATURA

VELOCITÀ

ARIA

PRESSIONE

TRASMITTANZA

TERMICA

Grigio

da 10 m standard

da 80 a 406 mm

-20°C / +90°C

(+110°C punte)

0,8 - 1,5 x Ø

max 20 m/

sec

max 200

mmH

2

O

λ : 0,064 W/mK

DIAMETRI DI PRODUZIONE

80

102

127

152

160

165*

180

203

254

305

318

356

406

DIAGRAMMA PERDITE DI CARICO

TABELLA PERDITA DI CARICO CON ESEMPI DI CALCOLO

DIAG

(

R

Te

A

m

M

pe

M

ra

A

tur

P

a

E

d

R

el

D

l’a

I

r

T

ia

E

2

D

0°

I

C

C

)

ARICO

(Temperatura dell'aria 20°C)

Per calcolare le portate e le perdite di carico degli altri diametri, utilizzare il diagramma a lato.

*Diametri disponibili su richiesta

Altri diametri diversi da quelli indicati sono disponibili previo verifica fattibilità.

DIAMETRI

PORTATA

VELOCITÀ ARIA

8m/s

VELOCITÀ ARIA

10m/s

PERDITA DI

CARICO

PORTATA

PERDITA DI

CARICO

[mm]

[m3/h]

[Pa/m]

[m3/h]

[Pa/m]

80

152

� �� ������� � ��

������

38�3� � ���

19

������� �� ����

��

12

190

� ����� ����� ���

31

102

��� ��������

����

1��2�7��� �� �

250

15

333

������

18

24

368

160

575

8

773

14

203

900

6,5

1151

10,5

254

1445

4,7

1843

7,5

318

2278

3,7

3105

6

356

3058

3

3850

5,2

406

3845

2,7

4590

4,4

�

54
