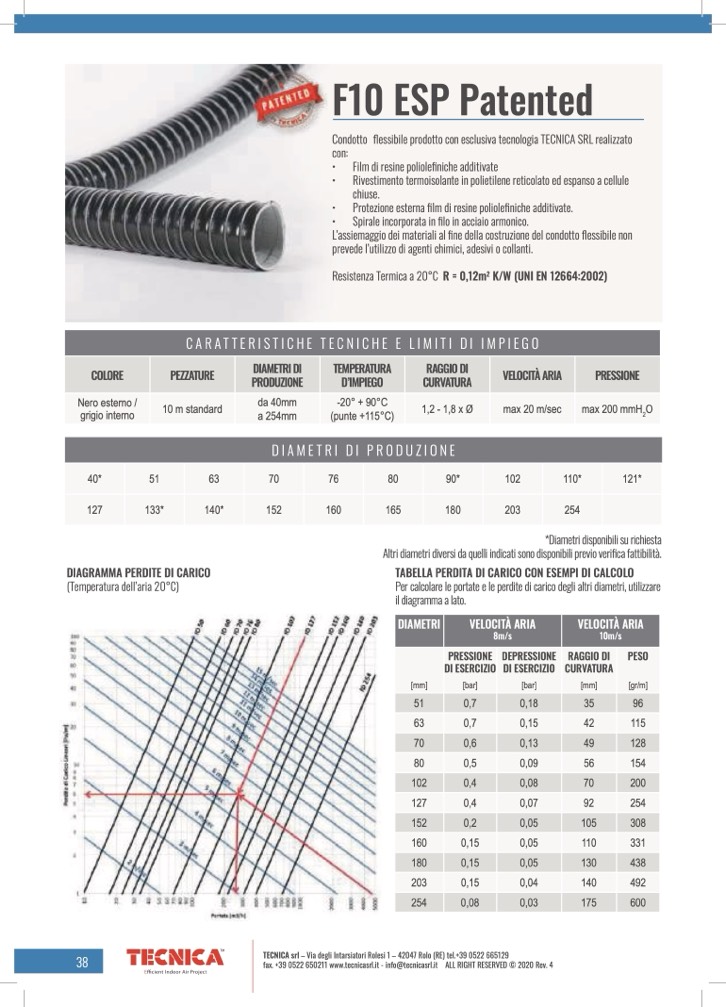

F10 ESP Patented

Condotto flessibile prodotto con esclusiva tecnologia TECNICA SRL realizzato

con:

• Film di resine poliolefiniche additivate

• Rivestimento termoisolante in polietilene reticolato ed espanso a cellule

chiuse.

• Protezione esterna film di resine poliolefiniche additivate.

• Spirale incorporata in filo in acciaio armonico.

L’assiemaggio dei materiali al fine della costruzione del condotto flessibile non

prevede l’utilizzo di agenti chimici, adesivi o collanti.

Resistenza Termica a 20°C R = 0,12m

K/W (UNI EN 12664:2002)

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

TEMPERATURA

D’IMPIEGO

RAGGIO DI

CURVATURA

VELOCITÀ ARIA

PRESSIONE

Nero esterno /

grigio interno

10 m standard

da 40mm

a 254mm

-20° + 90°C

(punte +115°C)

1,2 - 1,8 x Ø

max 20 m/sec

max 200 mmH

O

DIAMETRI DI PRODUZIONE

40*

51

63

70

76

80 90*

102 110*

121*

127 133*

140*

152

160

165

180

203

254 DIAGRAMMA PERDITE DI CARICO

TABELLA PERDITA DI CARICO CON ESEMPI DI CALCOLO

(Temperatura dell’aria 20°C)

Per calcolare le portate e le perdite di carico degli altri diametri, utilizzare

il diagramma a lato.

*Diametri disponibili su richiesta

Altri diametri diversi da quelli indicati sono disponibili previo verifica fattibilità.

DIAMETRI

VELOCITÀ ARIA

8m/s

VELOCITÀ ARIA

10m/s

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI

CURVATURA

PESO

[mm]

[bar]

[mm]

[gr/m]

51 0,7

0,18

35

96

63 0,7

0,15

42

115

70 0,6

0,13

49

128

80 0,5

0,09

56

154

102 0,4

0,08

70

200

127 0,4

0,07

92

254

152 0,2

0,05

105

308

160 0,15

0,05

110

331

180 0,15

0,05

130

438

203 0,15

0,04

140

492

254 0,08

0,03

175

600

38
