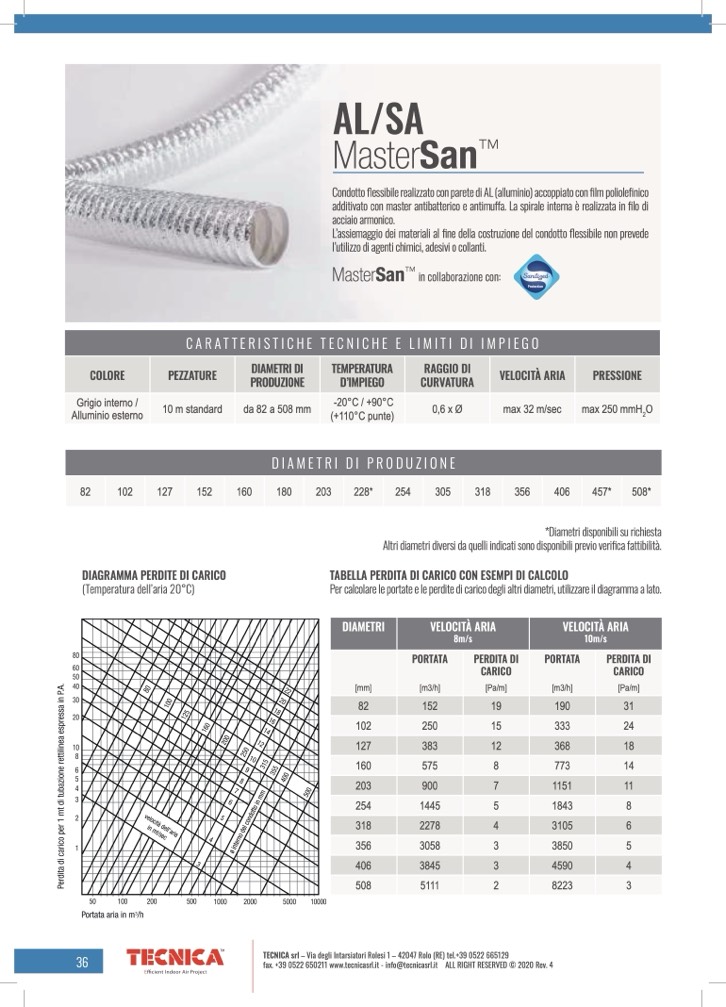

AL/SA

Master

San

TM

Condotto flessibile realizzato con parete di AL (alluminio) accoppiato con film poliolefinico

additivato con master antibatterico e antimuffa. La spirale interna è realizzata in filo di

acciaio armonico.

L’assiemaggio dei materiali al fine della costruzione del condotto flessibile non prevede

l’utilizzo di agenti chimici, adesivi o collanti.

Master

San

in collaborazione con:

More than

Protection

clean

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

TEMPERATURA

D’IMPIEGO

RAGGIO DI

CURVATURA

VELOCITÀ ARIA

PRESSIONE

Grigio interno /

Alluminio esterno

10 m standard

da 82 a 508 mm

-20°C / +90°C

(+110°C punte)

0,6 x Ø

max 32 m/sec

max 250 mmH

O

DIAMETRI DI PRODUZIONE

82

102

127

152

160

180

203 228*

254

305

318

356

406 457*

508*

DIAGRAMMA PERDITE DI CARICO

TABELLA PERDITA DI CARICO CON ESEMPI DI CALCOLO

DIAG

(

Te

m

pe

ra

tur

a

d

el

l’a

r

ia

2 0°

C

)

ARICO

(Temperatura dell'aria 20°C)

Per calcolare le portate e le perdite di carico degli altri diametri, utilizzare il diagramma a lato.

*Diametri disponibili su richiesta

Altri diametri diversi da quelli indicati sono disponibili previo verifica fattibilità.

DIAMETRI

[mm]

PORTATA

[m3/h]

VELOCITÀ ARIA

8m/s

[Pa/m]

[m3/h]

VELOCITÀ ARIA

10m/s

PERDITA DI

CARICO

PORTATA

PERDITA DI

CARICO

[Pa/m]

82

152

19

190

31

102

250

15

333

24

��

127

��

� ��

383

��

12

��

� ��

368

��

18

160

575

8

773

14

203

900

7 1151

11

254 1445

5 1843

8

318 2278

4 3105

6

356 3058

3 3850

5

406 3845

3 4590

4

508 5111

2 8223

3

�

36
