Master
San
TM
in collaborazione con:
Resistenza Termica a 20°C R = 0,58m
2
K/W (UNI EN 12664:2002)

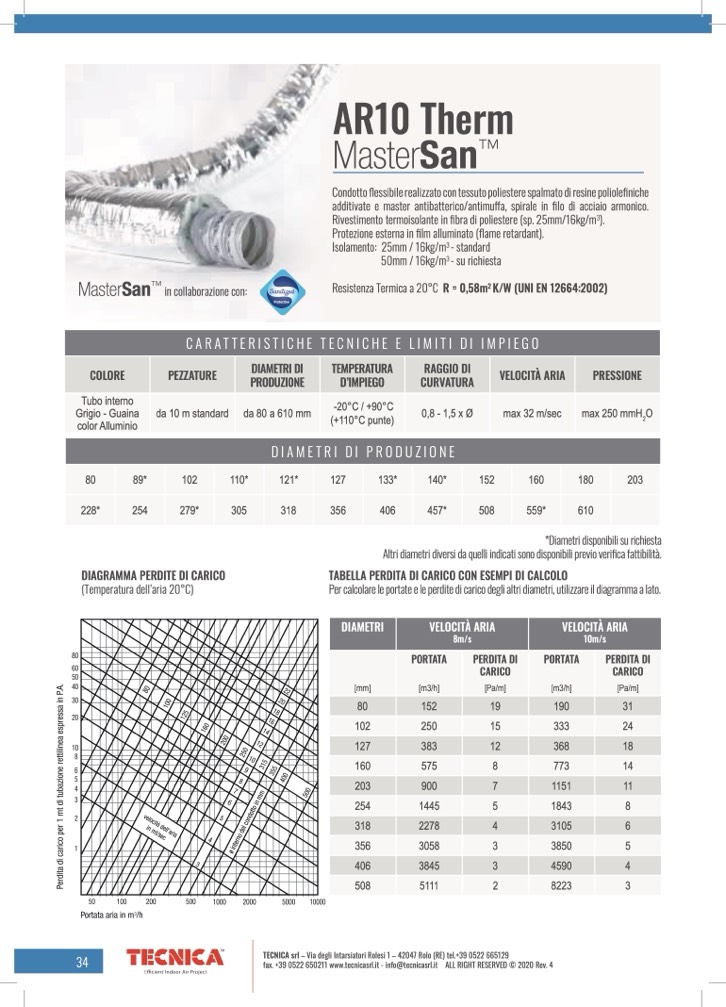

AR10 Therm
Master
San
TM
Condotto flessibile realizzato con tessuto poliestere spalmato di resine poliolefiniche
additivate e master antibatterico/antimuffa, spirale in filo di acciaio armonico.
Rivestimento termoisolante in fibra di poliestere (sp. 25mm/16kg/m
3
).
Protezione esterna in film alluminato (flame retardant).
Isolamento: 25mm / 16kg/m
3
- standard
50mm / 16kg/m
3
- su richiesta
Protection
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO
More than
clean
COLORE
PEZZATURE
DIAMETRI DI
PRODUZI0NE
TEMPERATURA
D’IMPIEGO
RAGGIO DI
CURVATURA
VELOCITÀ ARIA
PRESSIONE
Tubo interno
Grigio - Guaina
color Alluminio
da 10 m standard
da 80 a 610 mm
-20°C / +90°C
(+110°C punte)
0,8 - 1,5 x Ø
max 32 m/sec
max 250 mmH
2
O
DIAMETRI DI PRODUZIONE
80
89*
102
110*
121*
127
133*
140*
152
160
180
203
228*
254
279*
305
318
356
406
457*
508
559*
610
DIAGRAMMA PERDITE DI CARICO
TABELLA PERDITA DI CARICO CON ESEMPI DI CALCOLO
DIAG
(
R
Te
A
m
M
pe
M
ra
A
tur
P
a
E
d
R
el
D
l’a
I
r
T
ia
E
2
D
0°
I
C
C
)
ARICO
(Temperatura dell'aria 20°C)
Per calcolare le portate e le perdite di carico degli altri diametri, utilizzare il diagramma a lato.
*Diametri disponibili su richiesta
Altri diametri diversi da quelli indicati sono disponibili previo verifica fattibilità.
DIAMETRI
[mm]
PORTATA
[m3/h]
VELOCITÀ ARIA
8m/s
[Pa/m]
[m3/h]
VELOCITÀ ARIA
10m/s
PERDITA DI
CARICO
PORTATA
PERDITA DI
CARICO
[Pa/m]
80
152
19
190
31
102
250
15
333
24
��� ��������
127
���������� �� �
� �� ������� � ��
383
�������� � ��� ��
12
������� �� ����
� ����� ����� ���
368
������
18
160
575
8
773
14
203
900
7
1151
11
254
1445
5
1843
8
318
2278
4
3105
6
356
3058
3
3850
5
406
3845
3
4590
4
508
5111
2
8223
3
�
34
