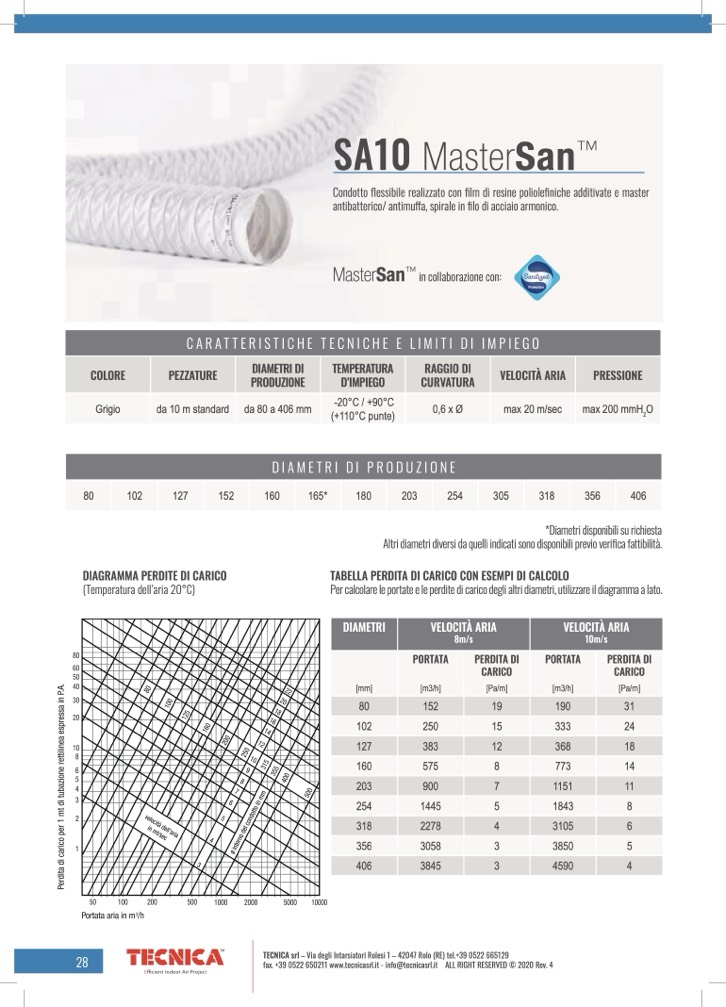

SA10

Master

San

TM

Condotto flessibile realizzato con film di resine poliolefiniche additivate e master

Master

San

TM

in collaborazione con:

More than

antibatterico/ antimuffa, spirale in filo di acciaio armonico.

Protection

clean

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

PEZZATURE

DIAMETRI DI

PRODUZI0NE

TEMPERATURA

D’IMPIEGO

RAGGIO DI

CURVATURA

VELOCITÀ ARIA

PRESSIONE

Grigio

da 10 m standard

da 80 a 406 mm

-20°C / +90°C

(+110°C punte)

0,6 x Ø

max 20 m/sec

max 200 mmH

2

O

DIAMETRI DI PRODUZIONE

80

102

127

152

160

165*

180

203

254

305

318

356

406

DIAGRAMMA PERDITE DI CARICO

*Diametri disponibili su richiesta

Altri diametri diversi da quelli indicati sono disponibili previo verifica fattibilità.

TABELLA PERDITA DI CARICO CON ESEMPI DI CALCOLO

DIAG

(

R

T

A

em

M

p

M

er

A

atu

P

r

E

a

R

de

D

ll

I

’

T

ar

E

ia

D

2

I

0

C

°C

A

)

RICO

Percalcolareleportateeleperditedicaricodeglialtridiametri,utilizzareildiagrammaalato.

(Temperatura dell'aria 20°C)

DIAMETRI

VELOCITÀ ARIA

8m/s

VELOCITÀ ARIA

10m/s

PORTATA

PERDITA DI

CARICO

PORTATA

PERDITA DI

CARICO

[mm]

[m3/h]

[Pa/m]

[m3/h]

[Pa/m]

80

152

19

190

31

102

250

15

333

24

127

383

12

368

18

160

575

8

773

14

203

900

7

1151

11

254

1445

5

1843

8

318

2278

4

3105

6

356

3058

3

3850

5

406

3845

3

4590

4
