(Temperatura dell’aria 20°C)

Per calcolare le portate e le perdite di carico degli altri diametri, utilizzare

il diagramma a lato.

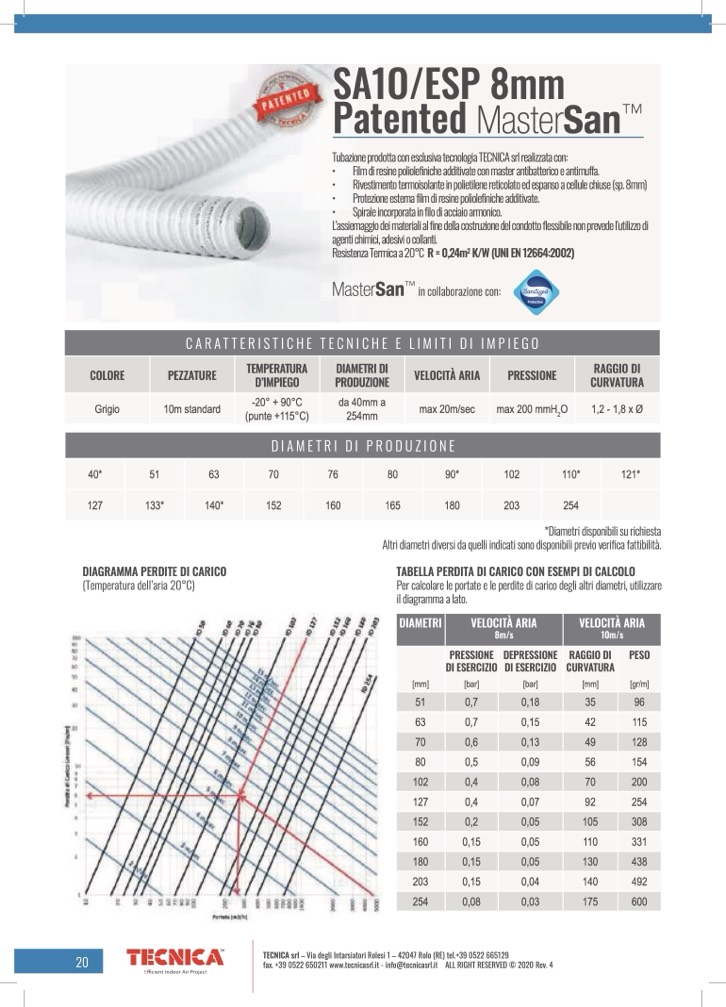

SA1O/ESP 8mm

Patented

Master

San

TM

Tubazione prodotta con esclusiva tecnologia TECNICA srl realizzata con:

• Film di resine poliolefiniche additivate con master antibatterico e antimuffa.

• Rivestimento termoisolante in polietilene reticolato ed espanso a cellule chiuse (sp. 8mm)

• Protezione esterna film di resine poliolefiniche additivate.

• Spirale incorporata in filo di acciaio armonico.

L’assiemaggio dei materiali al fine della costruzione del condotto flessibile non prevede l’utilizzo di

agenti chimici, adesivi o collanti.

Resistenza Termica a 20°C R = 0,24m

K/W (UNI EN 12664:2002)

Master

San

in collaborazione con:

Protection

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

More than

clean

COLORE

PEZZATURE

TEMPERATURA

D’IMPIEGO

DIAMETRI DI

PRODUZIONE

VELOCITÀ ARIA

PRESSIONE

RAGGIO DI

CURVATURA

Grigio

10m standard

-20° + 90°C

(punte +115°C)

da 40mm a

254mm

max 20m/sec

max 200 mmH

O

1,2 - 1,8 x Ø

DIAMETRI DI PRODUZIONE

40*

51

63

70

76

80 90*

102 110*

121*

127 133*

140*

152

160

165

180

203

254 DIAGRAMMA PERDITE DI CARICO

TABELLA PERDITA DI CARICO CON ESEMPI DI CALCOLO

*Diametri disponibili su richiesta

Altri diametri diversi da quelli indicati sono disponibili previo verifica fattibilità.

DIAMETRI

VELOCITÀ ARIA

8m/s

VELOCITÀ ARIA

10m/s

PRESSIONE

DI ESERCIZIO

DEPRESSIONE

DI ESERCIZIO

RAGGIO DI

CURVATURA

PESO

[mm]

[bar]

[mm]

[gr/m]

51 0,7

0,18

35

96

63 0,7

0,15

42

115

70 0,6

0,13

49

128

80 0,5

0,09

56

154

102 0,4

0,08

70

200

127 0,4

0,07

92

254

152 0,2

0,05

105

308

160 0,15

0,05

110

331

180 0,15

0,05

130

438

203 0,15

0,04

140

492

254 0,08

0,03

175

600

20
