GMV

6

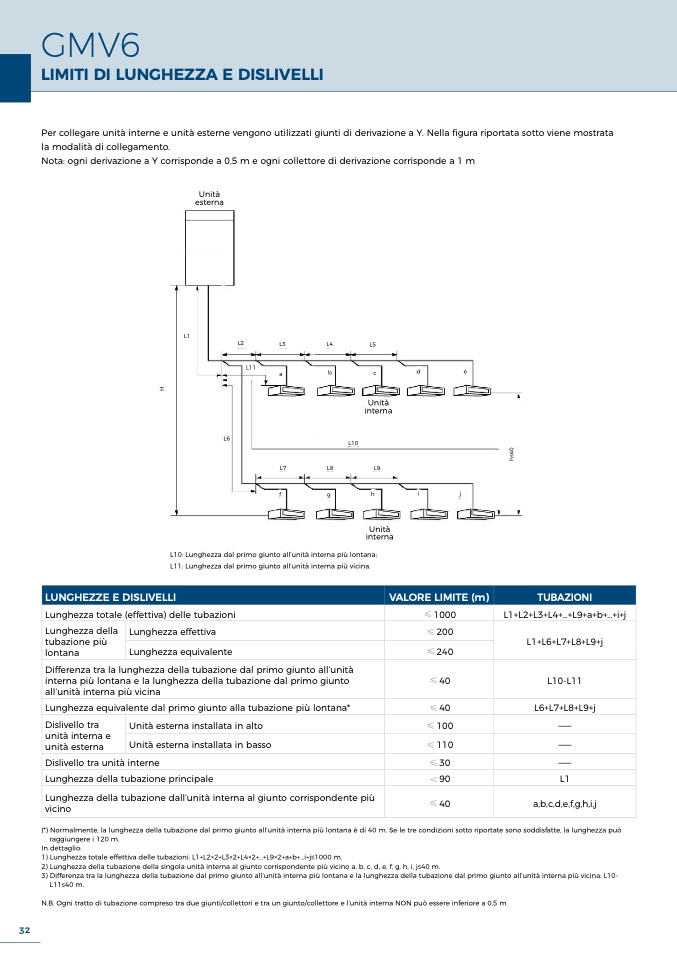

LIMITI DI LUNGHEZZA E DISLIVELLI

Per collegare unità interne e unità esterne vengono utilizzati giunti di derivazione a Y. Nella

figura riportata sotto viene mostrata

la modalità di collegamento

.

Nota: ogni derivazione a Y corrisponde a 0,5 m e ogni collettore di derivazione corrisponde a 1 m

Unità

Unità

estern

a

estern

a

L1

L

1

L2

L3

L4

L

5

L2

L

4

L3

L

5

a

b

c

d

e

a

b

c

d

e

L1

1

L11

H

H

Unità

Unità

intern

a

interna

L 20

0

L

6

L6

L1

0

L1

0

L7

L

9

L8

L7

L8

L

9

f

g

h

i

j

f

g

h

i

j

h

≤

4

0

Unità

Unit

à

intern

a

L10: Lunghezza dal primo giunto all’unità interna più lontana

;

L11: Lunghezza dal primo giunto all’unità interna più vicina

.

LUNGHEZZE E DISLIVELLI

VALORE LIMITE (m)

TUBAZIONI

Lunghezza totale (effettiva) delle tubazioni

1000

L1+L2+L3+L4+…+L9+a+b+…+i+j

Lunghezza della

tubazione pi

ù

lontan

a

Lunghezza effettiva

Lunghezza equivalente

200

L1+L6+L7+L8+L9+

j

240

Differenza tra la lunghezza della tubazione dal primo giunto all’unità

interna più lontana e la lunghezza della tubazione dal primo giunto

all’unità interna più vicin

a

40

L10-L11

Lunghezza equivalente dal primo giunto alla tubazione più lontana*

40

L6+L7+L8+L9+j

Dislivello tr

a

unità interna

e

unità estern

a

Unità esterna installata in alto

Unità esterna installata in basso

100

—

—

110

—

—

Dislivello tra unità interne

30

——

Lunghezza della tubazione principale

90

L1

Lunghezza della tubazione dall’unità interna al giunto corrispondente pi

ù

vicino

40

a,b,c,d,e,f,g,h,i,j

(*) Normalmente, la lunghezza della tubazione dal primo giunto all’unità interna più lontana è di 40 m. Se le tre condizioni sotto riportate sono soddisfatte, la lunghezza può

raggiungere i 120 m.

In dettaglio:

1) Lunghezza totale effettiva delle tubazioni: L1+L2×2+L3×2+L4×2+…+L9×2+a+b+...i+j≤1000 m.

2) Lunghezza della tubazione della singola unità interna al giunto corrispondente più vicino a, b, c, d, e, f, g, h, i, j≤40 m

.

3) Differenza tra la lunghezza della tubazione dal primo giunto all’unità interna più lontana e la lunghezza della tubazione dal primo giunto all’unità interna più vicina: L10-

L11≤40 m

.

N.B. Ogni tratto di tubazione compreso tra due giunti/collettori e tra un giunto/collettore e l’unità interna NON può essere inferiore a 0,5 m

32
