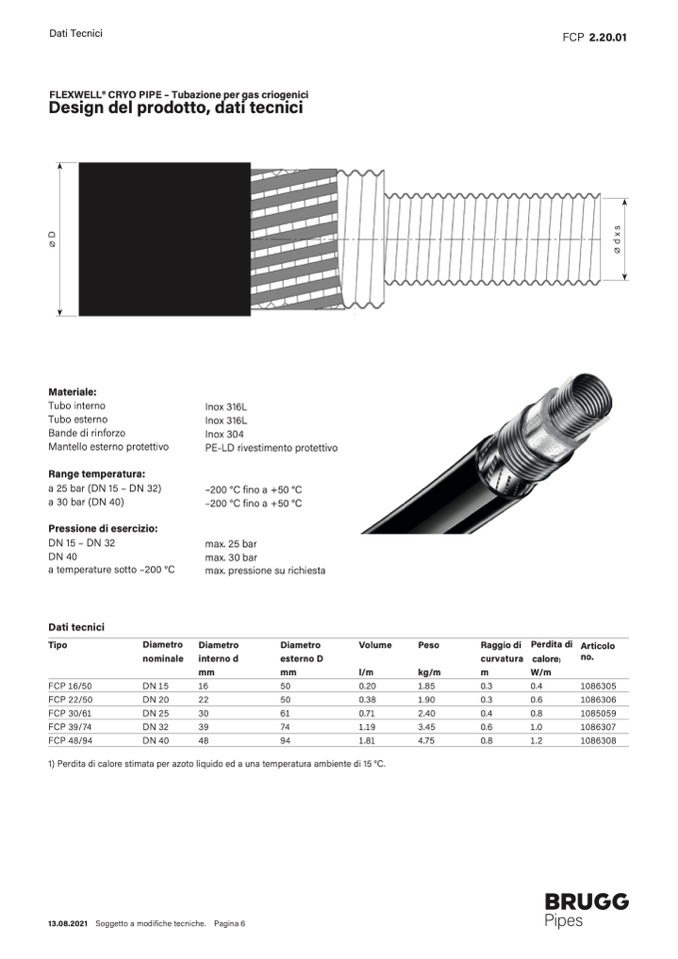

Dati Tecnici
FCP 2.20.01
FLEXWELL® CRYO PIPE – Tubazione per gas criogenici
Design del prodotto, dati tecnici
Materiale:
Tubo interno
Tubo esterno
Bande di rinforzo
Mantello esterno protettivo
Range temperatura:
a 25 bar (DN 15 – DN 32)
a 30 bar (DN 40)
Pressione di esercizio:
DN 15 – DN 32
DN 40
a temperature sotto –200 °C
Inox 316L
Inox 316L
Inox 304
PE-LD rivestimento protettivo
–200 °C fino a +50 °C
–200 °C fino a +50 °C
max. 25 bar
max. 30 bar
max. pressione su richiesta
Dati tecnici
Tipo
FCP 16/50
FCP 22/50
FCP 30/61
FCP 39/74
FCP 48/94
Diametro
nominale
DN15
DN 20
DN 25
DN 32
DN 40
Raggio di
curvatura
kg/m
m
1.85
0.3
1.90
0.3
2.40
0.4
3.45
0.6
4.75
0.8
Perdita di
calore
)
W/m
0.4
0.6
0.8
1.0
1.2
Diametro
interno d
mm
16
22
30
39
48
Volume
Peso
Diametro
esterno D
mm
l/m
50
0.20
50
0.38
61
0.71
74
1.19
94
1.81
Articolo
no.
1086305
1086306
1085059
1086307
1086308
1) Perdita di calore stimata per azoto liquido ed a una temperatura ambiente di 15 °C.
13.08.2021 Soggetto a modifiche tecniche. Pagina 6
∅
D
∅
d
x
s
