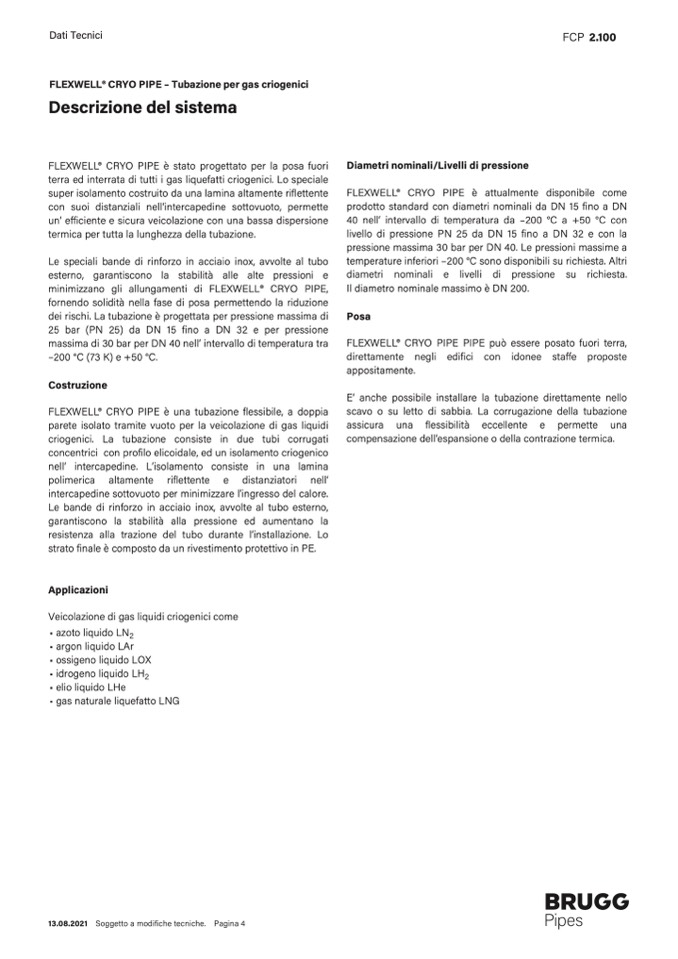

Dati Tecnici
FCP 2.100
FLEXWELL® CRYO PIPE – Tubazione per gas criogenici
Descrizione del sistema
FLEXWELL® CRYO PIPE è stato progettato per la posa fuori
terra ed interrata di tutti i gas liquefatti criogenici. Lo speciale
super isolamento costruito da una lamina altamente riflettente
con suoi distanziali nell‘intercapedine sottovuoto, permette
un‘ efficiente e sicura veicolazione con una bassa dispersione
termica per tutta la lunghezza della tubazione.
Le speciali bande di rinforzo in acciaio inox, avvolte al tubo
esterno, garantiscono la stabilità alle alte pressioni e
minimizzano gli allungamenti di FLEXWELL® CRYO PIPE,
fornendo solidità nella fase di posa permettendo la riduzione
dei rischi. La tubazione è progettata per pressione massima di
25 bar (PN 25) da DN 15 fino a DN 32 e per pressione
massima di 30 bar per DN 40 nell’ intervallo di temperatura tra
–200 °C (73 K) e +50 °C.
Costruzione
FLEXWELL® CRYO PIPE è una tubazione flessibile, a doppia
parete isolato tramite vuoto per la veicolazione di gas liquidi
criogenici. La tubazione consiste in due tubi corrugati
concentrici con profilo elicoidale, ed un isolamento criogenico
nell‘ intercapedine. L’isolamento consiste in una lamina
polimerica altamente riflettente e distanziatori nell‘
intercapedine sottovuoto per minimizzare l’ingresso del calore.
Le bande di rinforzo in acciaio inox, avvolte al tubo esterno,
garantiscono la stabilità alla pressione ed aumentano la
resistenza alla trazione del tubo durante l‘installazione. Lo
strato finale è composto da un rivestimento protettivo in PE.
Applicazioni
Veicolazione di gas liquidi criogenici come
• azoto liquido LN
2
• argon liquido LAr
• ossigeno liquido LOX
• idrogeno liquido LH
2
• elio liquido LHe
• gas naturale liquefatto LNG
Diametri nominali/Livelli di pressione
FLEXWELL® CRYO PIPE è attualmente disponibile come
prodotto standard con diametri nominali da DN 15 fino a DN
40 nell‘ intervallo di temperatura da –200 °C a +50 °C con
livello di pressione PN 25 da DN 15 fino a DN 32 e con la
pressione massima 30 bar per DN 40. Le pressioni massime a
temperature inferiori –200 °C sono disponibili su richiesta. Altri
diametri nominali e livelli di pressione su richiesta.
Il diametro nominale massimo è DN 200.
Posa
FLEXWELL® CRYO PIPE PIPE può essere posato fuori terra,
direttamente negli edifici con idonee staffe proposte
appositamente.
E‘ anche possibile installare la tubazione direttamente nello
scavo o su letto di sabbia. La corrugazione della tubazione
assicura una flessibilità eccellente e permette una
compensazione dell’espansione o della contrazione termica.
13.08.2021 Soggetto a modifiche tecniche. Pagina 4
