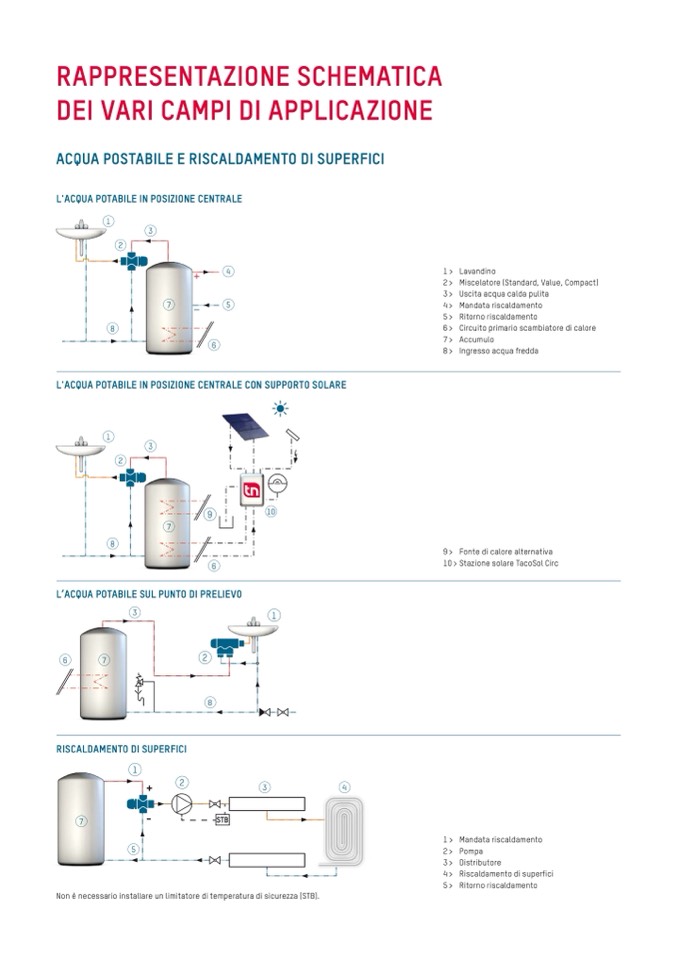

RAPPRESENTAZIONE SCHEMATICA

DEI VARI CAMPI DI APPLICAZIONE

ACQUA POSTABILE E RISCALDAMENTO DI SUPERFICI

L'ACQUA POTABILE IN POSIZIONE CENTRALE

1

3

2

4

1>

2>

3>

7

5

4>

Lavandino

Miscelatore (Standard, Value, Compact)

Uscita acqua calda pulita

Mandata riscaldamento

Ritorno riscaldamento

Circuito primario scambiatore di calore

Accumulo

Ingresso acqua fredda

8

6

5>

6>

7>

8>

L'ACQUA POTABILE IN POSIZIONE CENTRALE CON SUPPORTO SOLARE

1

3

2

9

7

6

10

1

9>

10 >

Fonte di calore alternativa

Stazione solare TacoSol Circ

8

L’ACQUA POTABILE SUL PUNTO DI PRELIEVO

3

6

7

2

8

RISCALDAMENTO DI SUPERFICI

1

2

VL

+

3

4

STB

7

5

-

RL

1>

2>

3>

4>

5>

Mandata riscaldamento

Pompa

Distributore

Riscaldamento di superfici

Ritorno riscaldamento

Non è necessario installare un limitatore di temperatura di sicurezza (STB).
