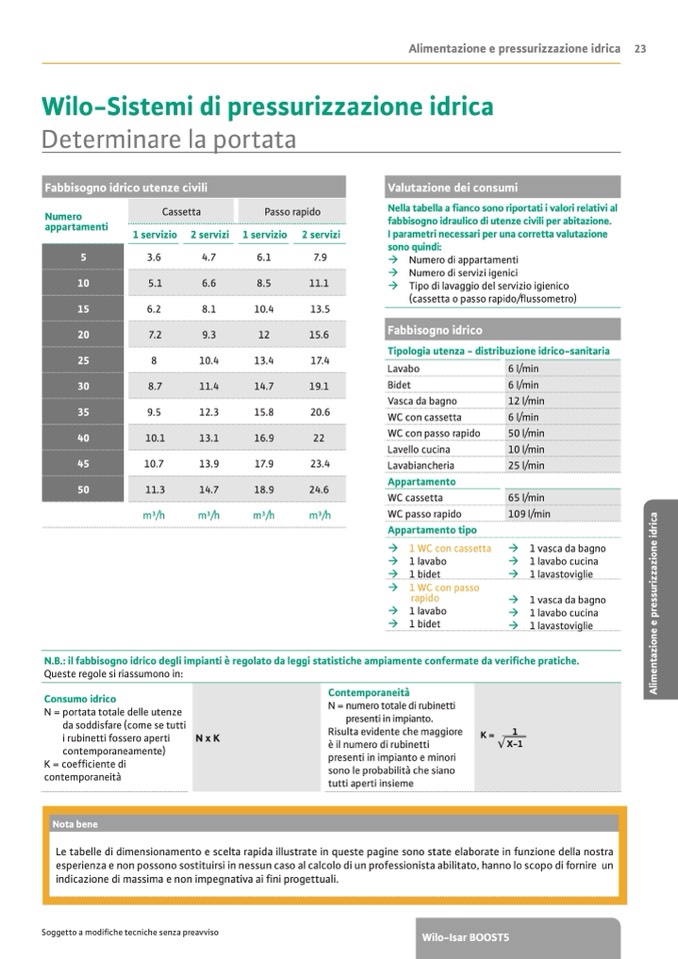

Wilo-Sistemi di pressurizzazione idrica

Determinare la portata

Alimentazione e pressurizzazione idrica 23

Fabbisogno idrico utenze civili

Numero

appartamenti

Cassetta

Passo rapido

1 servizio

2 servizi

1 servizio

2 servizi

5

3.6

4.7

6.1

7.9

10

5.1

6.6

8.5

11.1

15

6.2

8.1

10.4

13.5

20

7.2

9.3

12

15.6

25

8

10.4

13.4

17.4

30

8.7

11.4

14.7

19.1

35

9.5

12.3

15.8

20.6

40

10.1

13.1

16.9

22

45

10.7

13.9

17.9

23.4

50

11.3

14.7

18.9

24.6

m3/h

m3/h

m3/h

m3/h

Valutazione dei consumi

Nella tabella a �anco sono riportati i valori relativi al

fabbisogno idraulico di utenze civili per abitazione.

I parametri necessari per una corretta valutazione

sono quindi:

� Numero di appartamenti

� Numero di servizi igenici

� Tipo di lavaggio del servizio igienico

(cassetta o passo rapido/�ussometro)

Fabbisogno idrico

Tipologia utenza - distribuzione idrico-sanitaria

Lavabo

6 l/min

Bidet

6 l/min

Vasca da bagno

12 l/min

WC con cassetta

6 l/min

WC con passo rapido

50 l/min

Lavello cucina

10 l/min

Lavabiancheria

25 l/min

Appartamento

WC cassetta

65 l/min

WC passo rapido

109 l/min

Appartamento tipo

� 1 WC con cassetta

� 1 lavabo

� 1 bidet

� 1 vasca da bagno

� 1 lavabo cucina

� 1 lavastoviglie

� 1 WC con passo

rapido

� 1 lavabo

� 1 bidet

� 1 vasca da bagno

� 1 lavabo cucina

� 1 lavastoviglie

N.B.: il fabbisogno idrico degli impianti è regolato da leggi statistiche ampiamente confermate da veri�che pratiche.

Queste regole si riassumono in:

Consumo idrico

N = portata totale delle utenze

da soddisfare (come se tutti

i rubinetti fossero aperti

contemporaneamente)

K = coef�ciente di

contemporaneità

N xK

Contemporaneità

N = numero totale di rubinetti

presenti in impianto.

Risulta evidente che maggiore

è il numero di rubinetti

presenti in impianto e minori

sono le probabilità che siano

tutti aperti insieme

K=

1

X-1

Nota bene

Le tabelle di dimensionamento e scelta rapida illustrate in queste pagine sono state elaborate in funzione della nostra

esperienza e non possono sostituirsi in nessun caso al calcolo di un professionista abilitato, hanno lo scopo di fornire un

indicazione di massima e non impegnativa ai �ni progettuali.

Soggetto a modi�che tecniche senza preavviso
